Ana
| Ürün serisi |
Harmony XB7
|
| Ürün Ya da Bileşen Tipi |

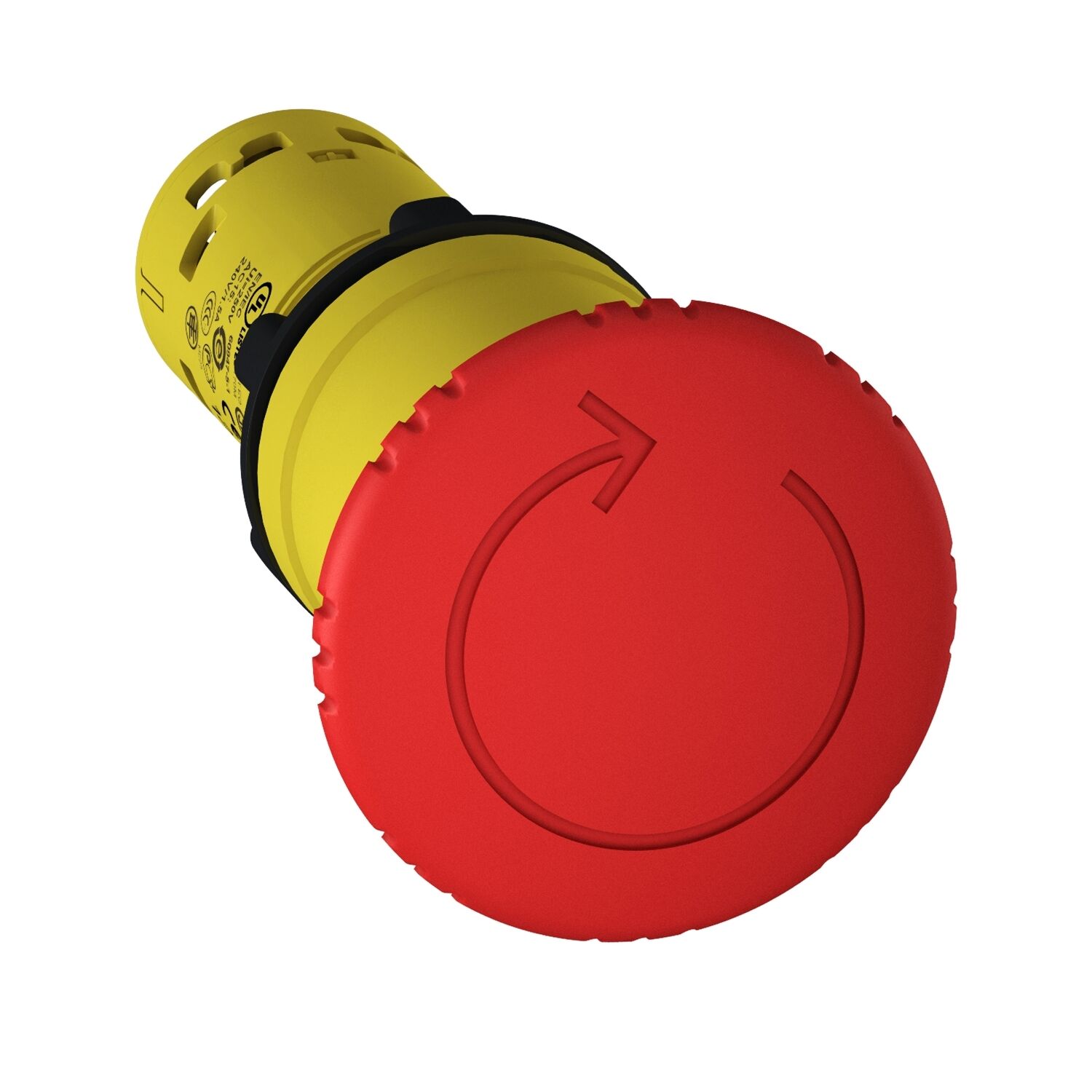

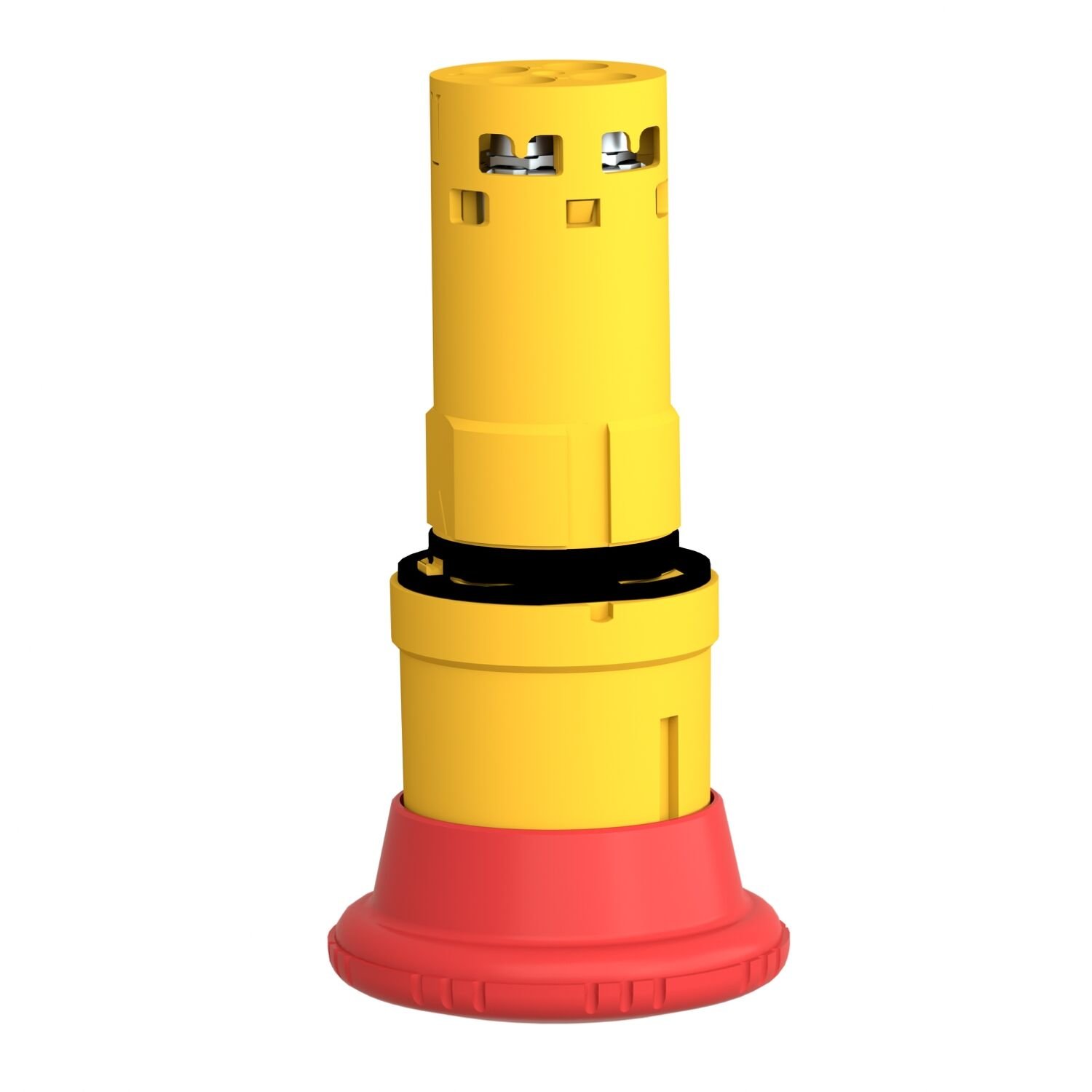

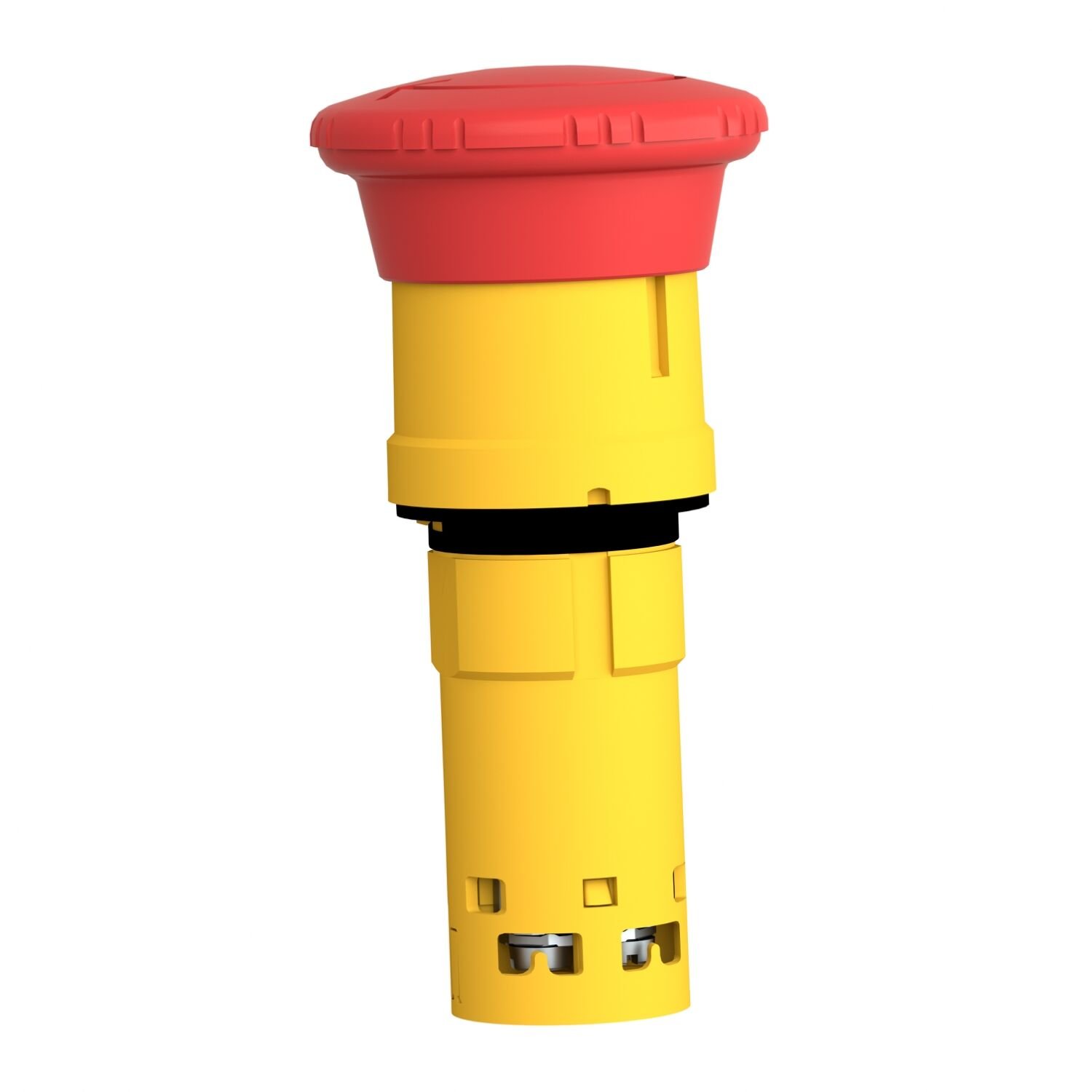

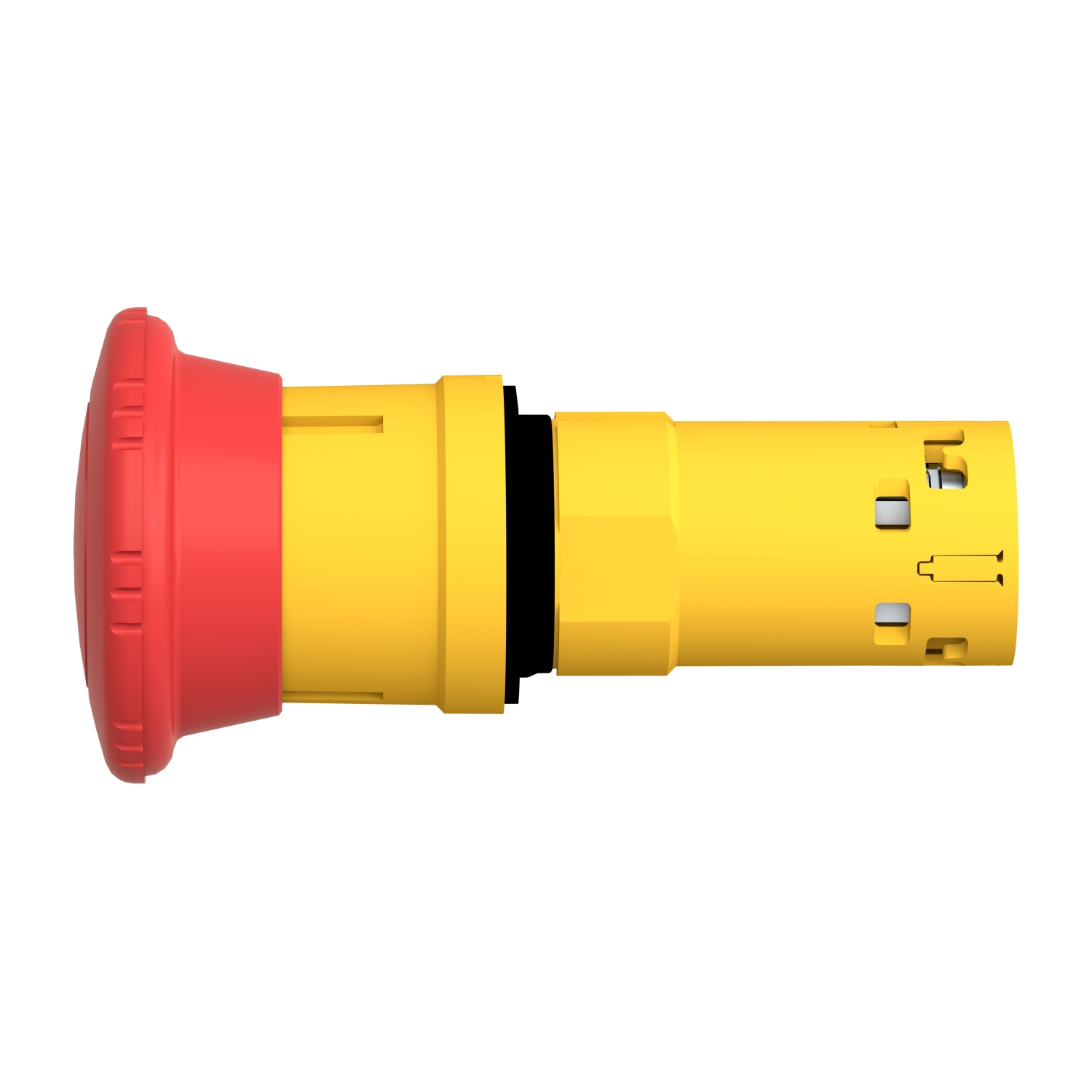

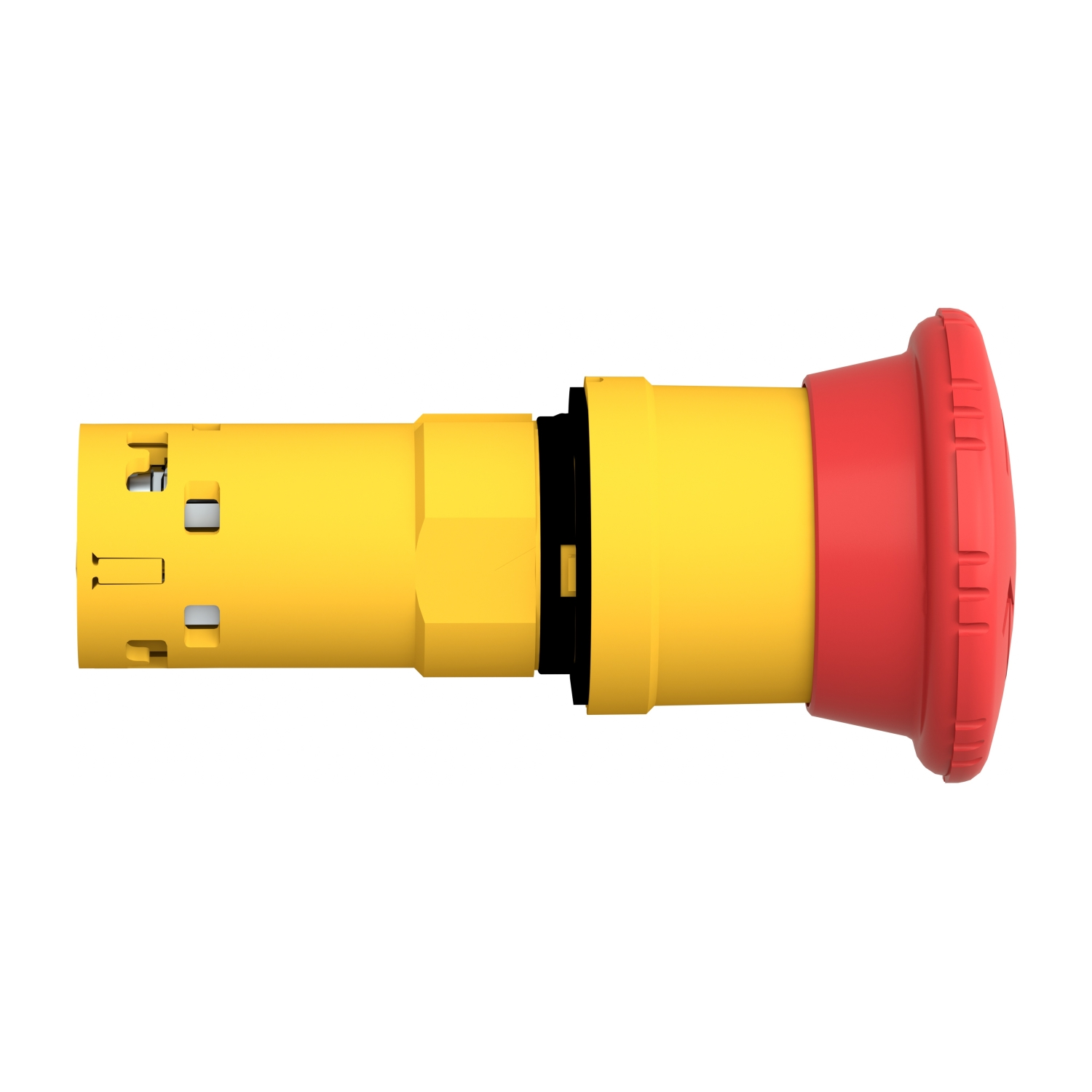

Acil durdurma butonu
|
| Ürün Grubu |
XB7
|
| Montaj çapı |
22 mm
|
| Bölünemez miktar başına satış |
10
|
| Sinyalleme birimi başlığı biçimi |
Yuvarlak
|
| Operatörün tipi |
Mandallama
|
| Sıfırlama |
Döndürülerek serbest bırakılan
|
| Operatör profili |

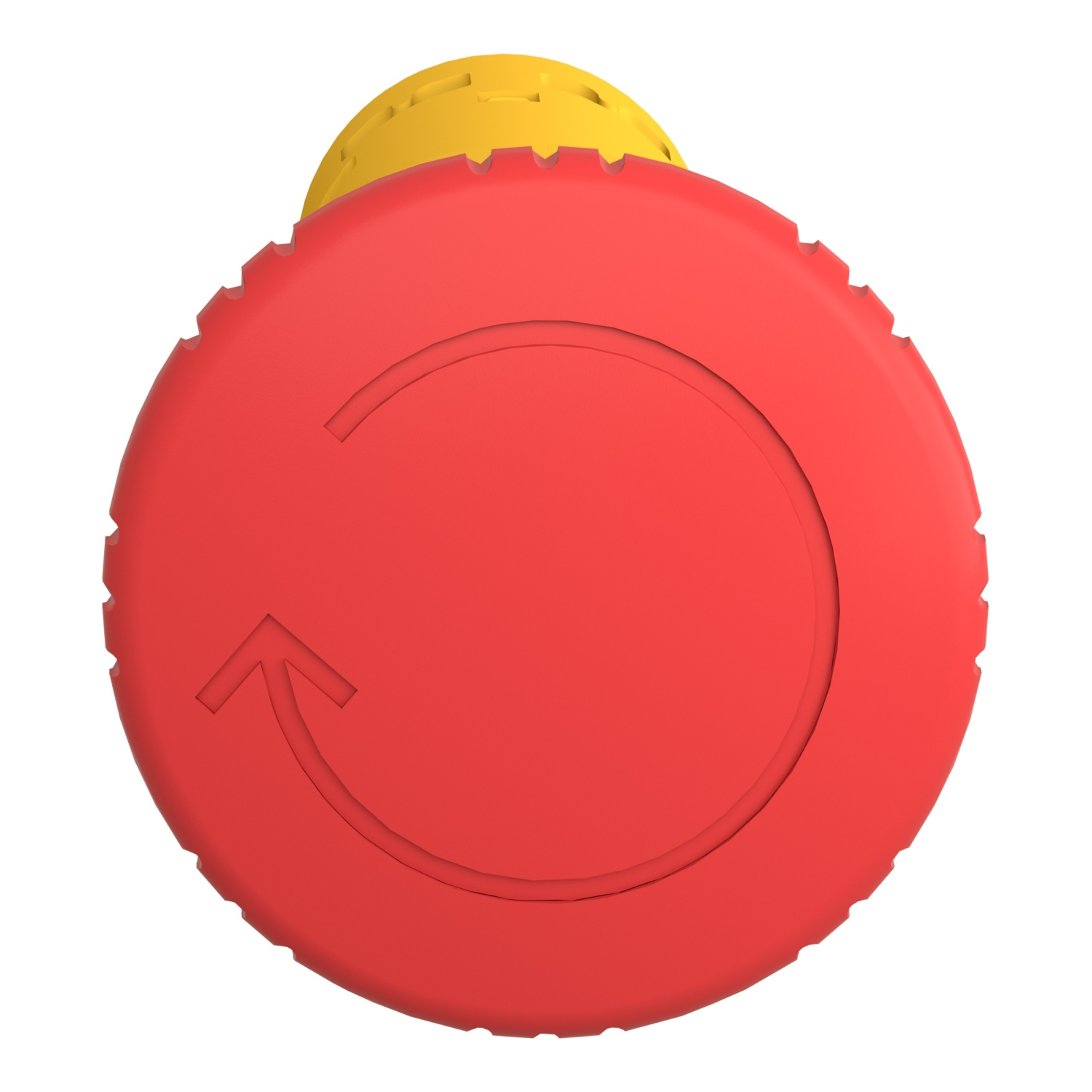

Kırmızı mantar Ø 40 mm, işaretsiz
|
| Kontak Tipi ve Düzenleme |
1 NK
|

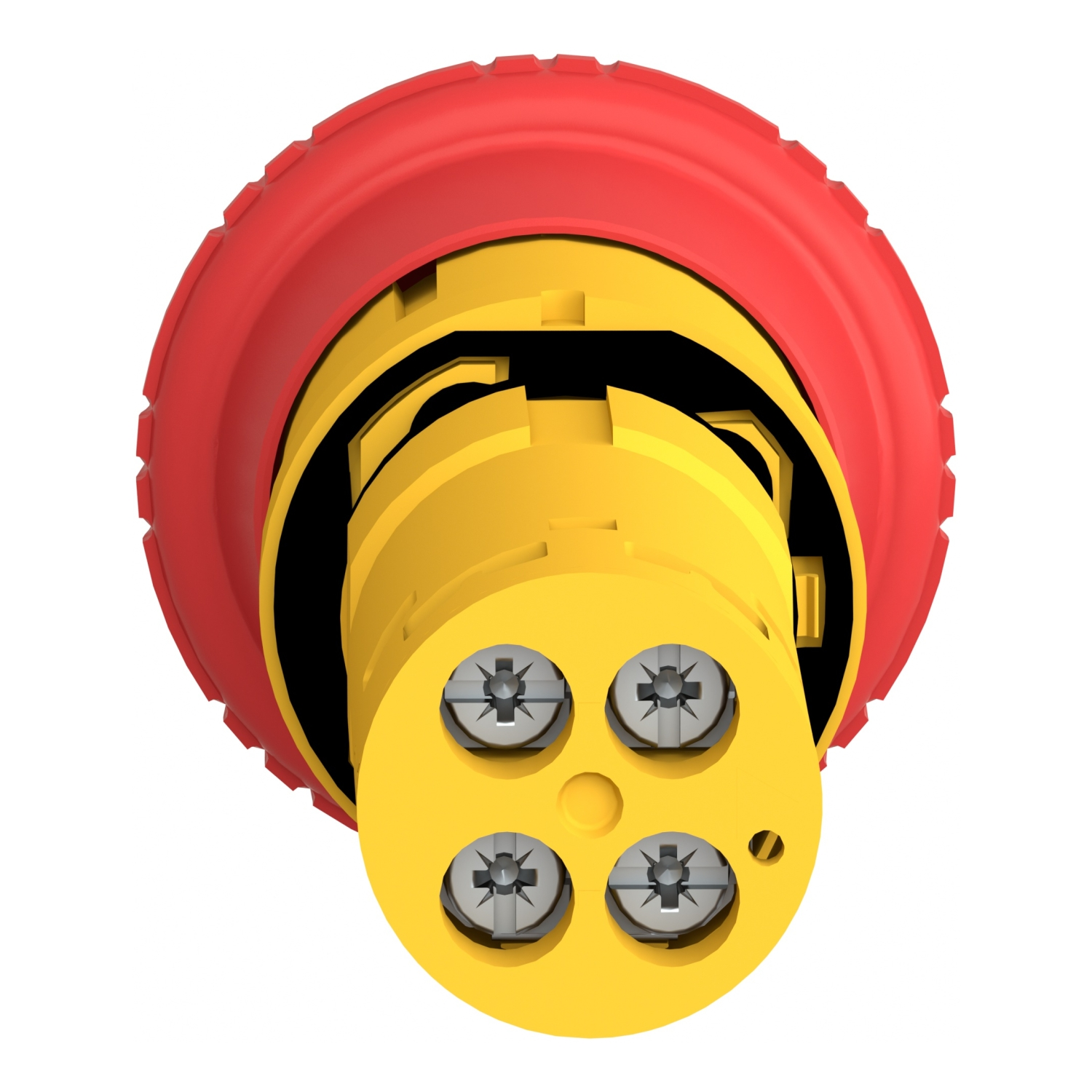

| Bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1
|
| Cihaz sunumu |
Monolitik ürün
|
Tamamlayıcı
| CAD genel genişliği |
40 mm
|
| CAD genel yüksekliği |
40 mm
|
| CAD genel derinliği |
72 mm
|
| Terminallerin açıklaması ISO n°1 |
(11-12)NC
|
| Ürün Ağırlığı |
0,035 kg
|
| Cihaz montajı |
Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunIEC 60947-1
|
| Sabitleme merkezi |
>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm
|
| Sabitleme modu |
Sabitleme somunu baş altı: 2…2,4 N.m
|
| Kontak İşlemi |
Ani hareketli
|
| Kontak kullanımı |
Standart
|
| Pozitif açıklık |
Ile 'e uygunIEC 60947-5-1 ek K
|
| Mekanik dayanıklılık |
100000 cycles
|
| Sıkma torku |
0,8…1,2 N.m 'e uygunIEC 60947-1
|
| Vida başının şekli |
Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
|
| Kisa devre korumasi |
4 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
|
| [Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
|
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunIEC 60947-1
|
| [Ie] nominal çalışma akımı |
0,1 A -de 250 V, DC-13, R300 'e uygunIEC 60947-5-1
0,22 A -de 125 V, DC-13, R300 'e uygunIEC 60947-5-1
0,75 A -de 240 V, AC-15, C300 'e uygunIEC 60947-5-1
1,5 A -de 120 V, AC-15, C300 'e uygunIEC 60947-5-1
|
| Elektrik dayanıklılığı |
1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
|
| Elektrik güvenilirliği IEC 60947-5-4 |
Λ < 5 x 10exp(-7) -de 17 V ve 5 mA 'e uygunIEC 60947-5-4
|
Ortam
| Koruyucu bakım |
TH
|
| Depolama Ortam Koşulları |
-40…70 °C
|
| Nominal Çalışma Ortam Sıcaklığı |
-25…70 °C
|
| Elektrik çarpmasına karşı koruma sınıfı |
Sınıf II 'e uygunIEC 60536
|
| IP koruma derecesi |
IP20 'e uygunIEC 60529 (arka yüz)
IP65 'e uygunIEC 60529 (ön yüz)
|
| NEMA koruma derecesi |
NEMA 12 'e uygunUL 50
NEMA 3 'e uygunUL 50
|
| Standartlar |
IEC 60947-1
UL 508
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-5
IEC 60364-5-53
IEC 60204-1
ISO 13850
|
| Ürün Sertifikaları |
CCC
GOST
|
| Titreşim direnci |
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
|
| Darbe dayanımı |
15 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
4,000 cm
|
| Package 1 Width |
4,000 cm
|
| Package 1 Length |
8,000 cm
|
| Package 1 Weight |
46,000 g
|
| Unit Type of Package 2 |
BB1
|
| Number of Units in Package 2 |
10
|
| Package 2 Height |
8,000 cm
|
| Package 2 Width |
15,000 cm
|
| Package 2 Length |
16,000 cm
|
| Package 2 Weight |
469,000 g
|
| Unit Type of Package 3 |
S01
|
| Number of Units in Package 3 |
50
|
| Package 3 Height |
15,000 cm
|
| Package 3 Width |
15,000 cm
|
| Package 3 Length |
40,000 cm
|
| Package 3 Weight |
2,635 kg
|
Sürdürülebilirlik Teklifi
| Plastik olmayan ambalaj |
Hayır
|
| Geri dönüşüm kartonlu paket |
Hayır
|
| REACh Yönetmeliği |
 REACh Bildirisi
|
| REACh, SVHC içermeyen |
Evet
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
|
| Toksik heavy metal |
Evet
|
| Cıva içermeyen |
Evet
|
| RoHS Muafiyet Bilgileri |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
|
| Geri alma |
No
|
| Karbon ayak izi (kg CO2 eq.) |
1
|
