Ana
| Ürün serisi |
Easy Harmony XA2
|
| Ürün Ya da Bileşen Tipi |

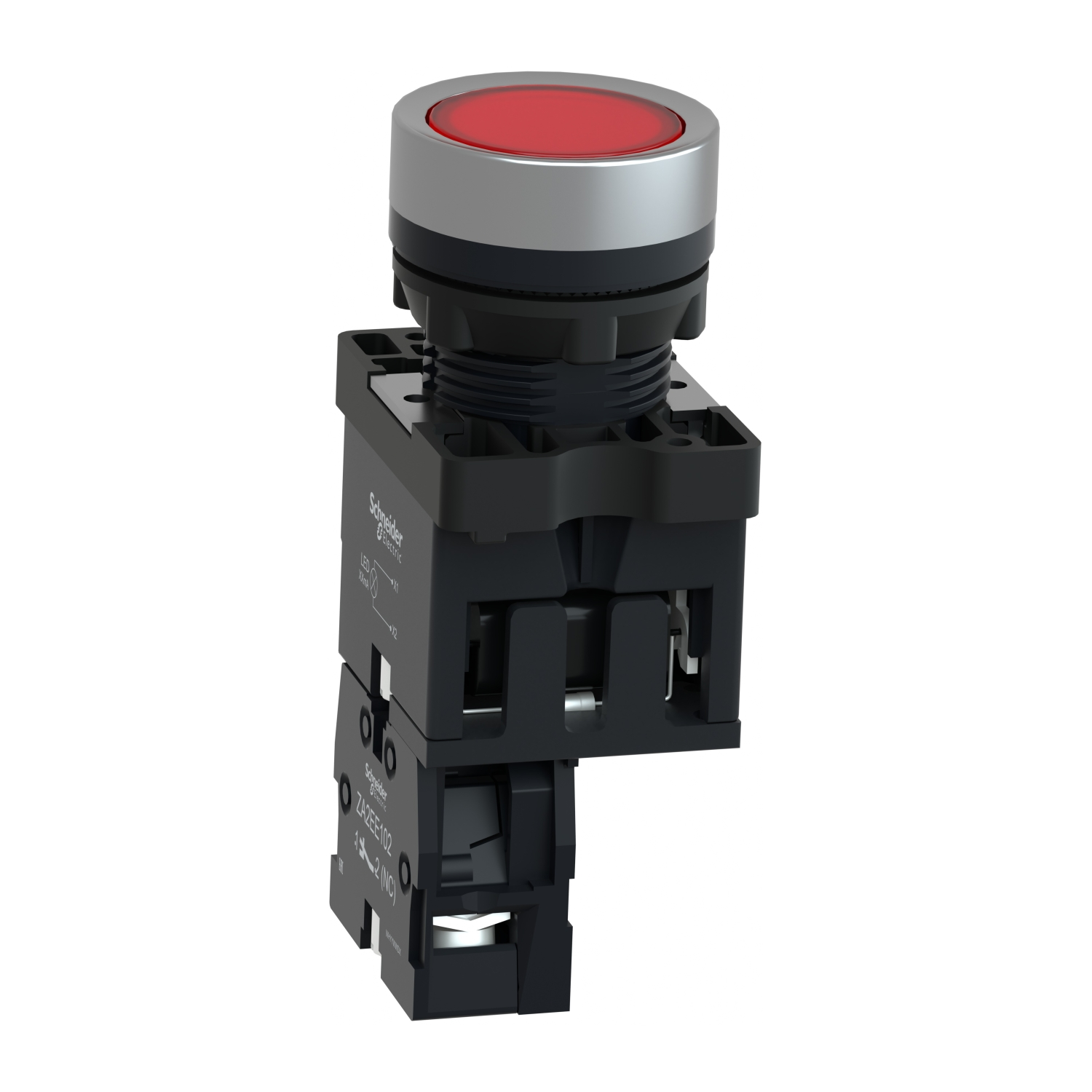

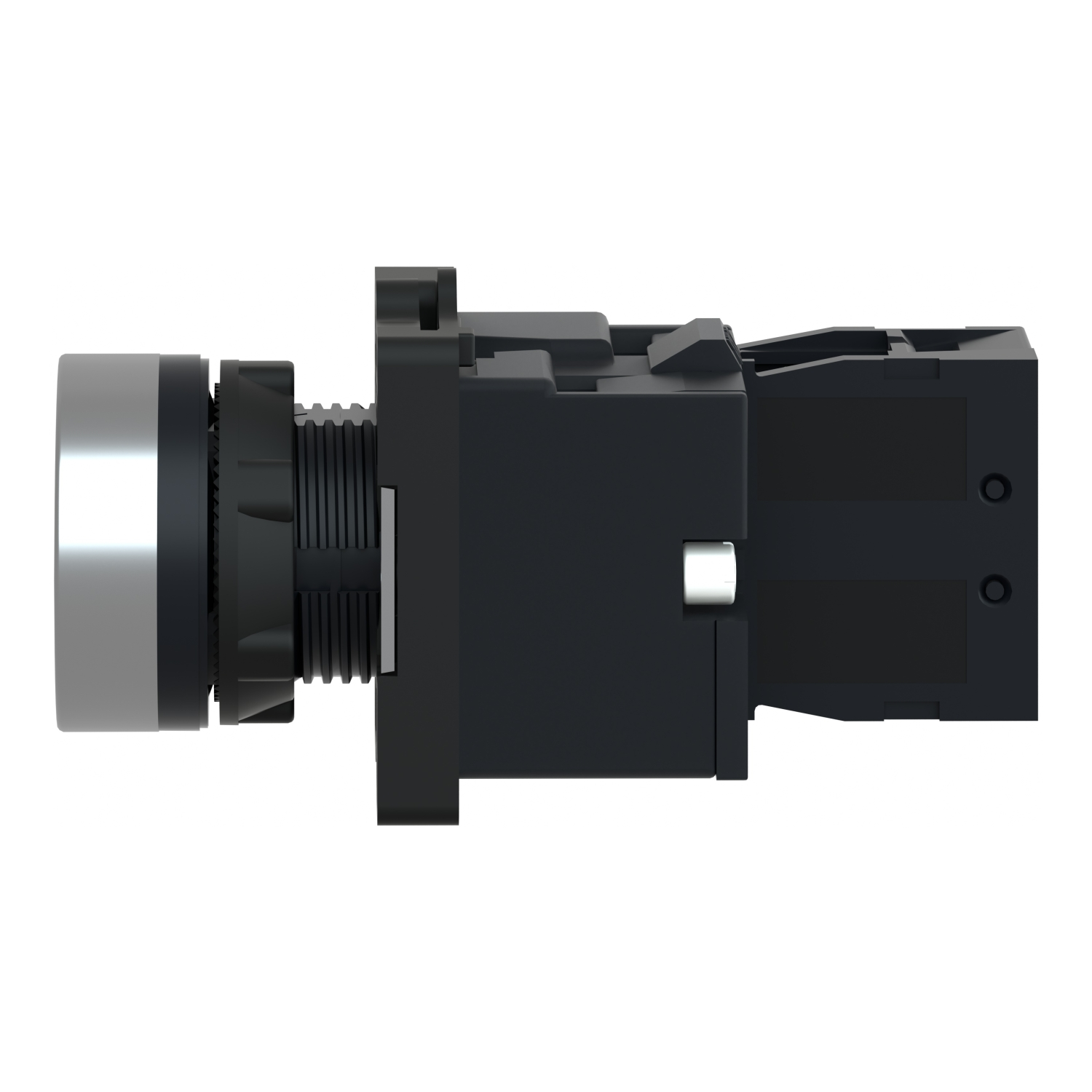

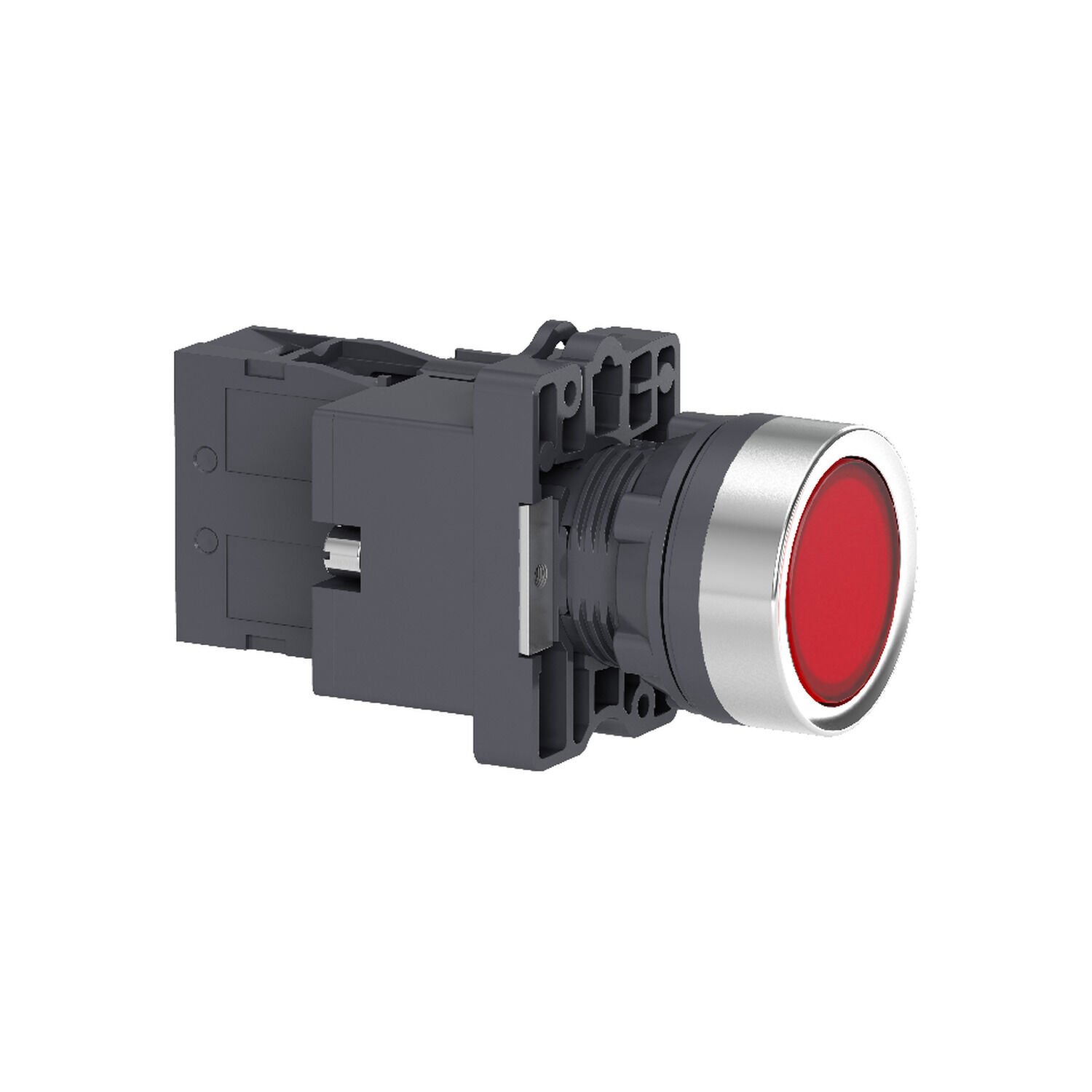

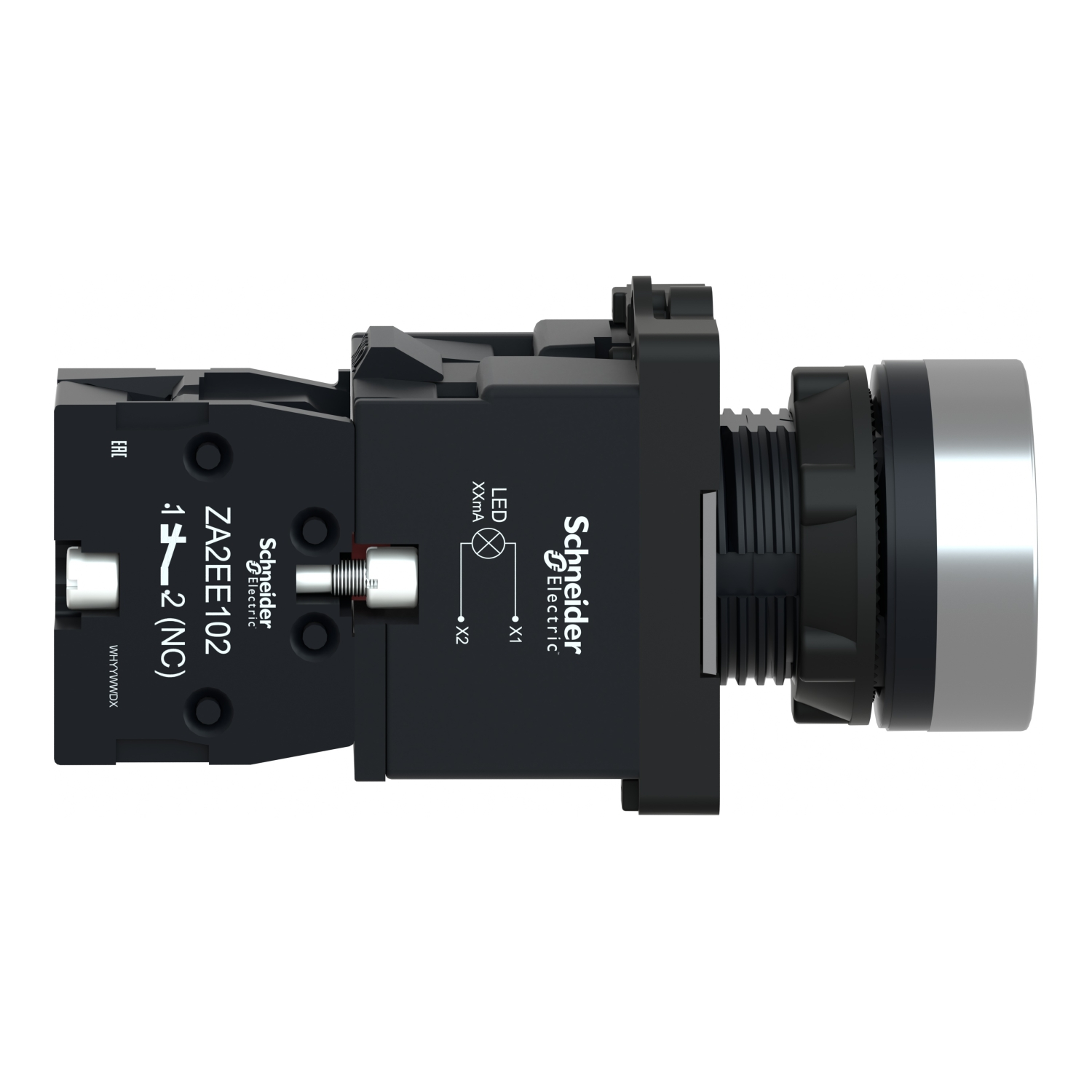

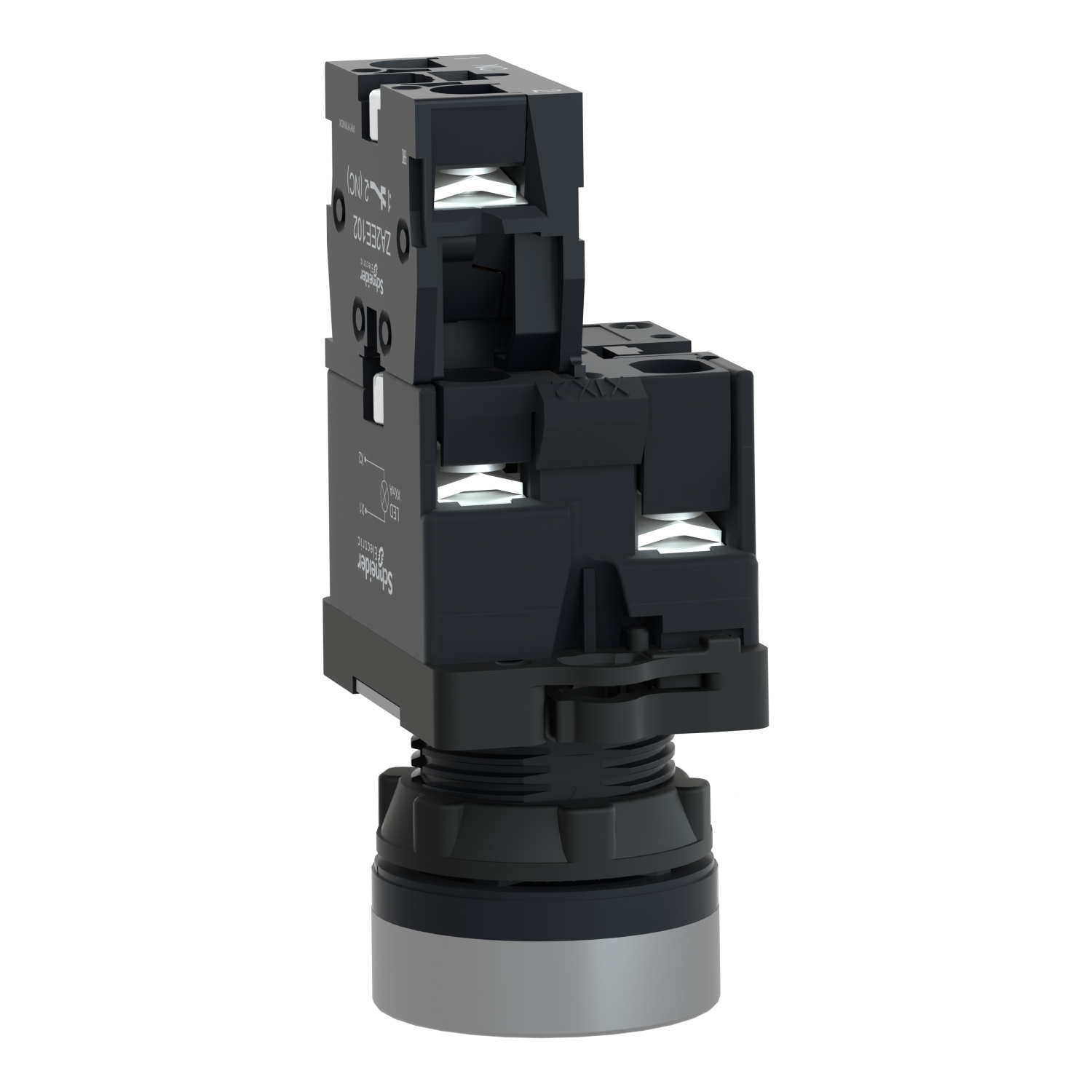

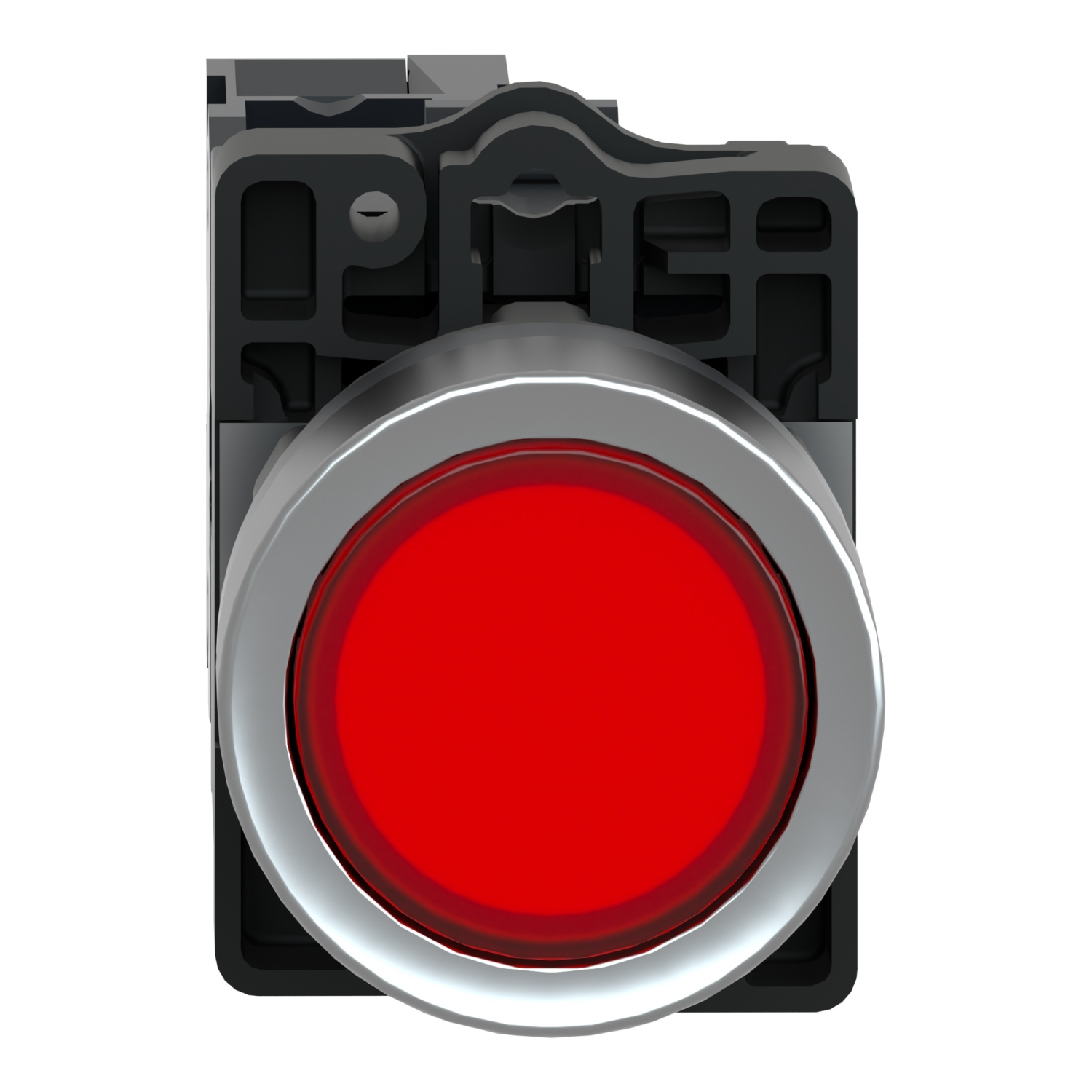

Eksiksiz ışıklı basmalı düğme
|
| Ürün Grubu |
XA2
|
| Şev malzemesi |
Plastik
|
| Montaj çapı |
22,5 mm
|
Tamamlayıcı
| Bölünemez miktar başına satış |
1
|
| Koruyucu bakım |
TC
|
| Çalışma konumu |
Herhangi bir konum
|
| Sabitleme merkezi |
>= 30 x 40 mm (panel) 1…5 mm
|
| Sabitleme modu |
Sabitleme somunu tavsiye edilen tork: 2,2 N.m (Us +/- 10 %)
|
| Sinyalleme birimi başlığı biçimi |
Yuvarlak
|
| Operatörün tipi |
Yaylı kurma
|
| Operatör profili |
Kırmızı sıva altı
|
| Kontak Tipi ve Düzenleme |
1 NK
|
| Kontak İşlemi |
Yavaş kesen
|
| Mekanik dayanıklılık |
1500000 cycles
|
| Bağlantılar - terminaller |

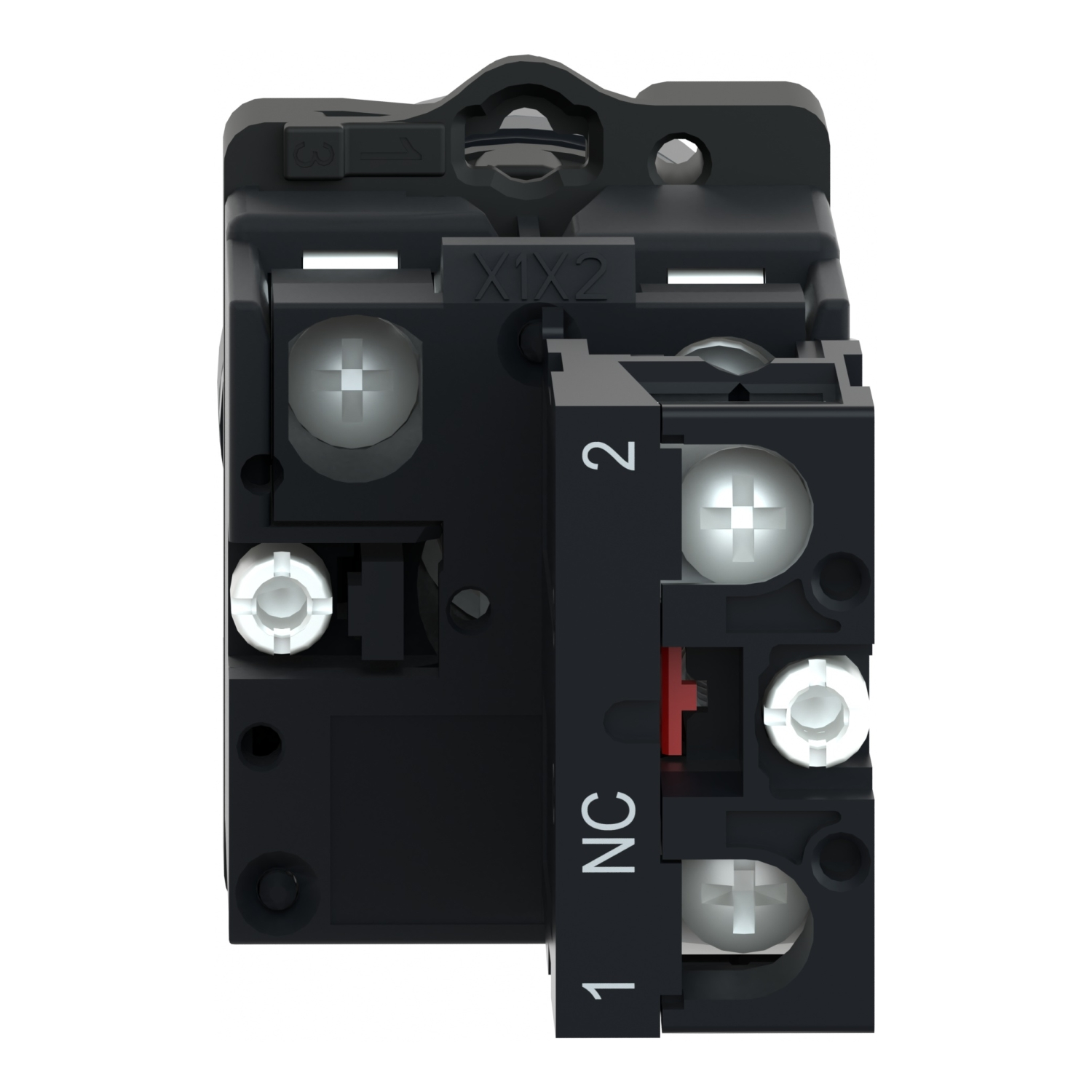

Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 1,5 mm²
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 2,5 mm²
Faston terminaller 6,3 mm
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5 mm²
|
| Sıkma torku |
0,8 N.m
|
| Kisa devre korumasi |
10 A gL sigorta 'e uygunIEC 60269-1
|
| [Ith] klasik açık hava termik akımı |
10 A
|
| [Ui] nominal yalıtım voltajı |
600 V 'e uygunIEC 60947-4-1
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
|
| Elektrik dayanıklılığı |
500000 cycles, AC-15, 3 A -de 230 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1
500000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5
|
| Sinyalleme tipi |
Sabit
|
| Işık kaynağı |
LED
|
| Ampul tabanı |
BA 9s
|
| [Us] nominal besleme gerilimi |
220 V AC 50/60 Hz
|
| Besleme gerilimi limitleri |
0,8…1,1 V AC
|
| Akım tüketimi |
< 20 mA
|
| Hizmet ömrü |
10000 h
|
| Genişlik |
30 mm
|
| Yükseklik |
42 mm
|
| Derinlik |
79,5 mm
|
| Ürün Ağırlığı |
0,064 kg
|
| Başlık/Operatör veya Lens Rengi |
Kırmızı
|
| İşletme tipi |
Yaylı kurma
|
| [Us] nominal besleme voltajı |
220...230 V
|
Ortam
| Depolama Ortam Koşulları |
-40…70 °C
|
| Nominal Çalışma Ortam Sıcaklığı |
-25…55 °C
|
| Aşırı gerilim kategorisi |
Sınıf I conforming to IEC 536
|
| IP koruma derecesi |
IP65
|
| IK koruma derecesi |
IK03 'e uygunIEC 60529
|
| Standartlar |
IEC 60947-5-1
GB 14048.1
IEC 60947-1
GB 14048.5
|
| Ürün Sertifikaları |
CE
CCC
|
| İşaretleme |
CCC
|
| Titreşim direnci |
10 gn (f= 40…500 Hz) conforming to IEC 60068-2-6
|
| Darbe dayanımı |
70 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
4,5 cm
|
| Package 1 Width |
6,5 cm
|
| Package 1 Length |
7 cm
|
| Package 1 Weight |
62 g
|
| Unit Type of Package 2 |
S02
|
| Number of Units in Package 2 |
70
|
| Package 2 Height |
15 cm
|
| Package 2 Width |
30 cm
|
| Package 2 Length |
40 cm
|
| Package 2 Weight |
4,6 kg
|
| Unit Type of Package 3 |
P06
|
| Number of Units in Package 3 |
1120
|
| Package 3 Height |
75 cm
|
| Package 3 Width |
80 cm
|
| Package 3 Length |
60 cm
|
| Package 3 Weight |
81,6 kg
|
Sürdürülebilirlik Teklifi
| Plastik olmayan ambalaj |
Hayır
|
| REACh Yönetmeliği |
 REACh Bildirisi
|
| REACh, SVHC içermeyen |
Evet
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
|
| Cıva içermeyen |
Evet
|
| RoHS Muafiyet Bilgileri |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
|
| Geri alma |
No
|
| Karbon ayak izi (kg CO2 eq.) |
7
|
