Ürün serisi |
Easy Harmony XA2
|
Ürün Ya da Bileşen Tipi |

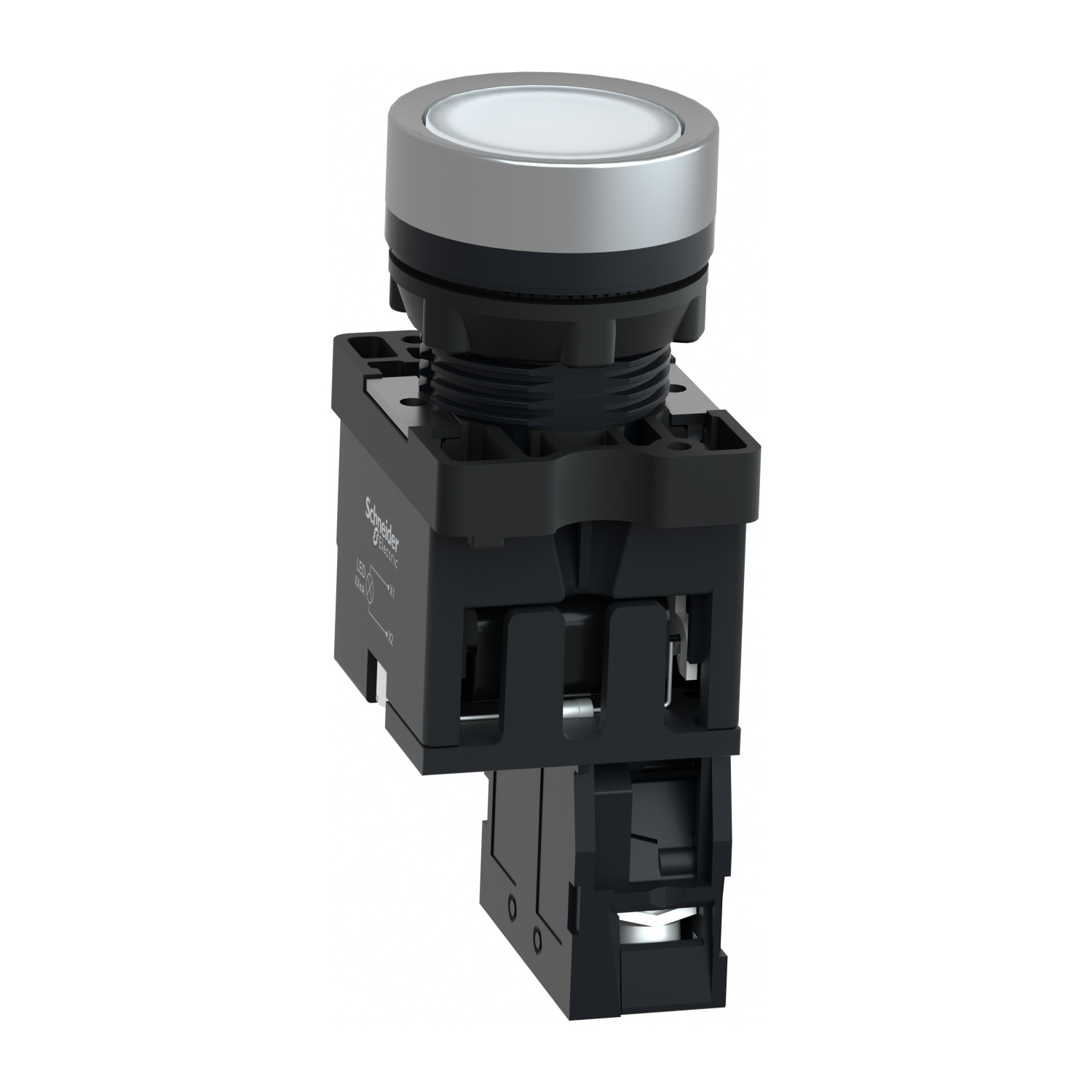

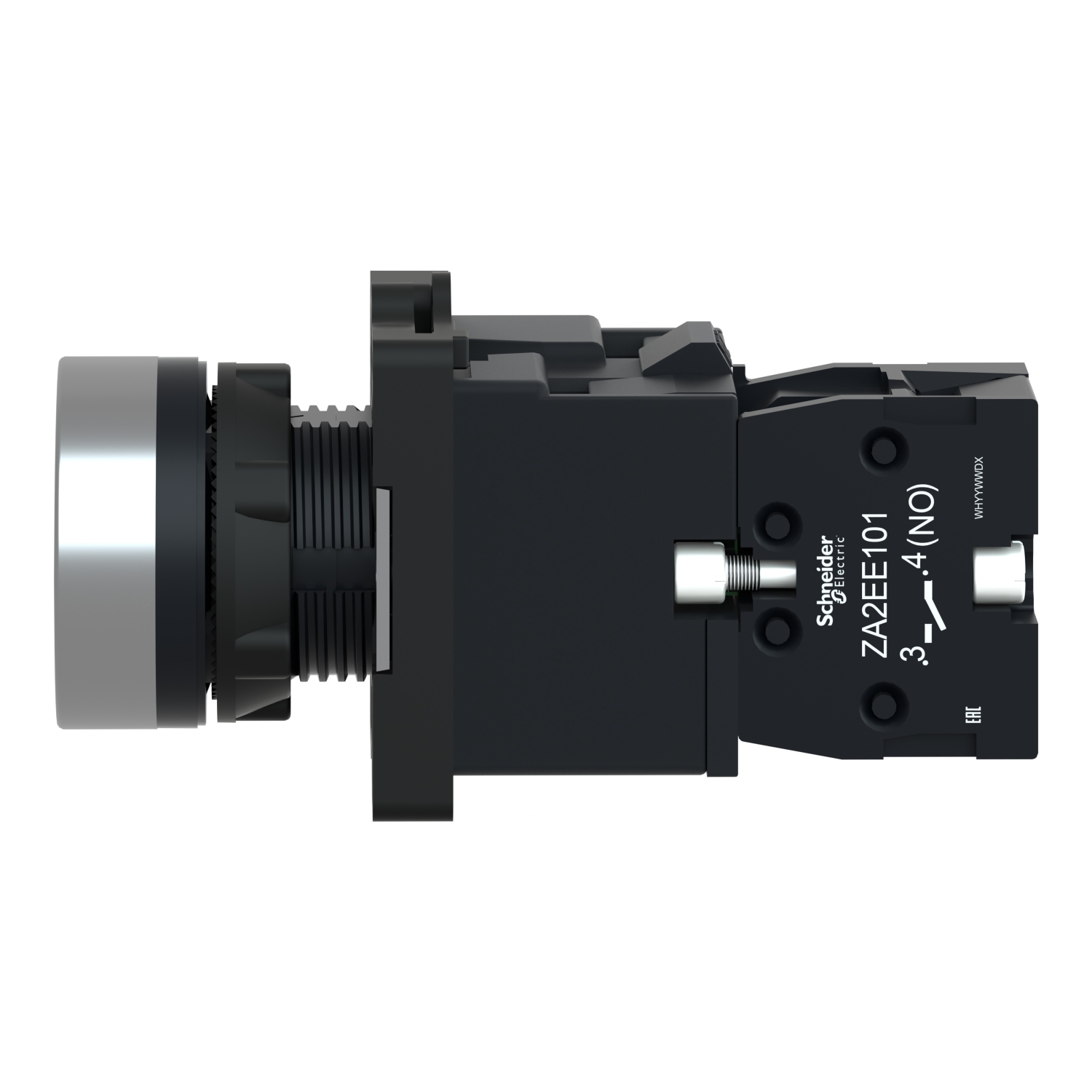

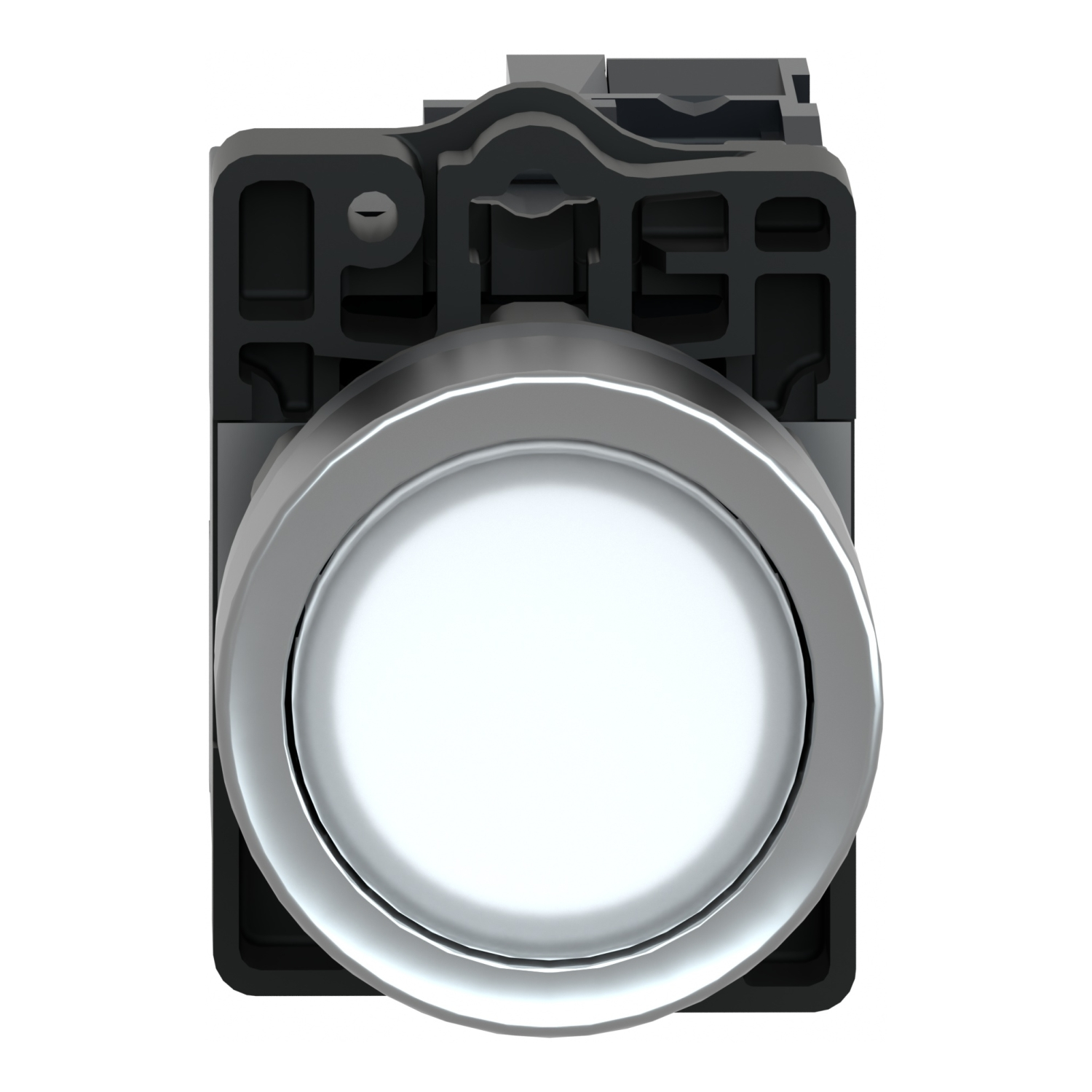

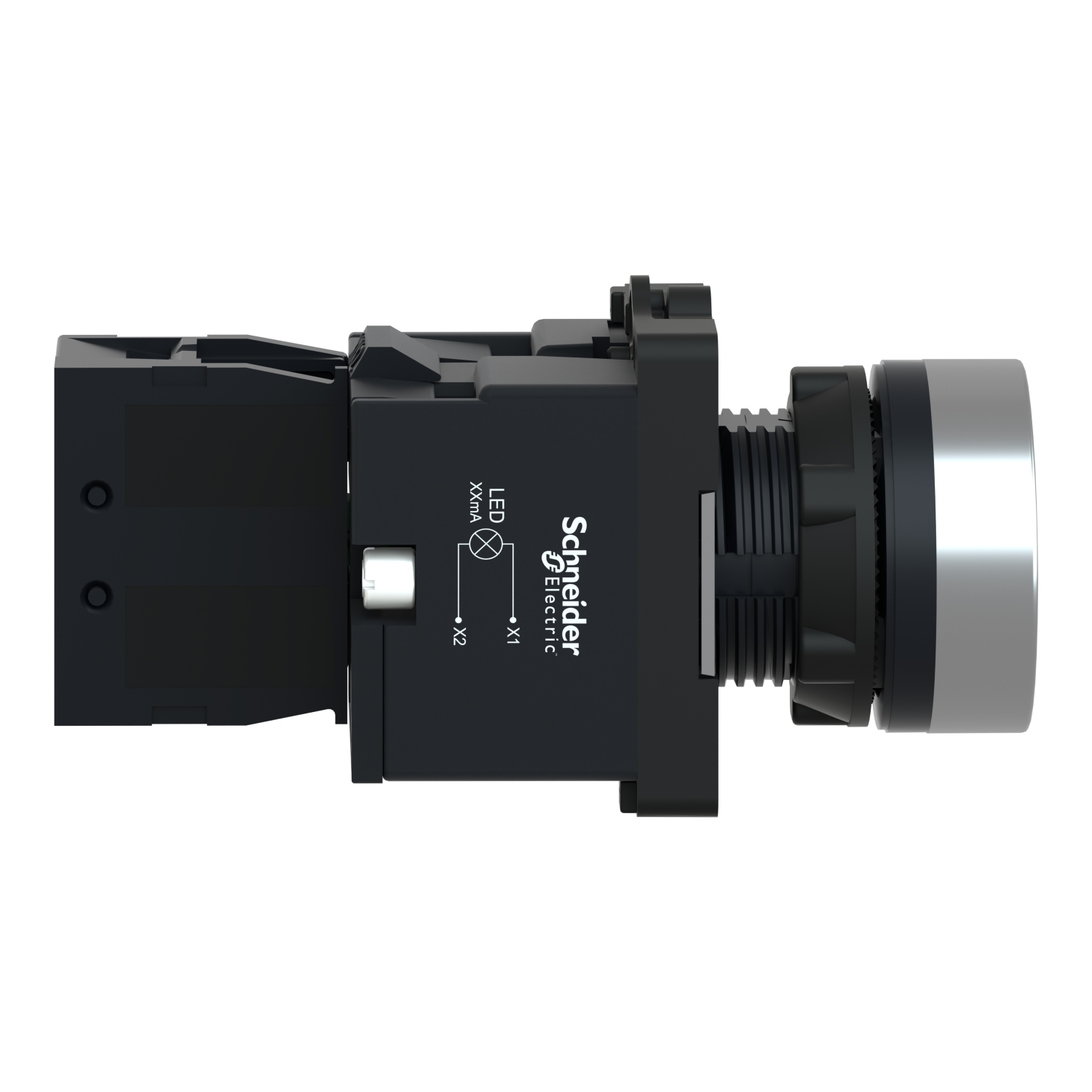

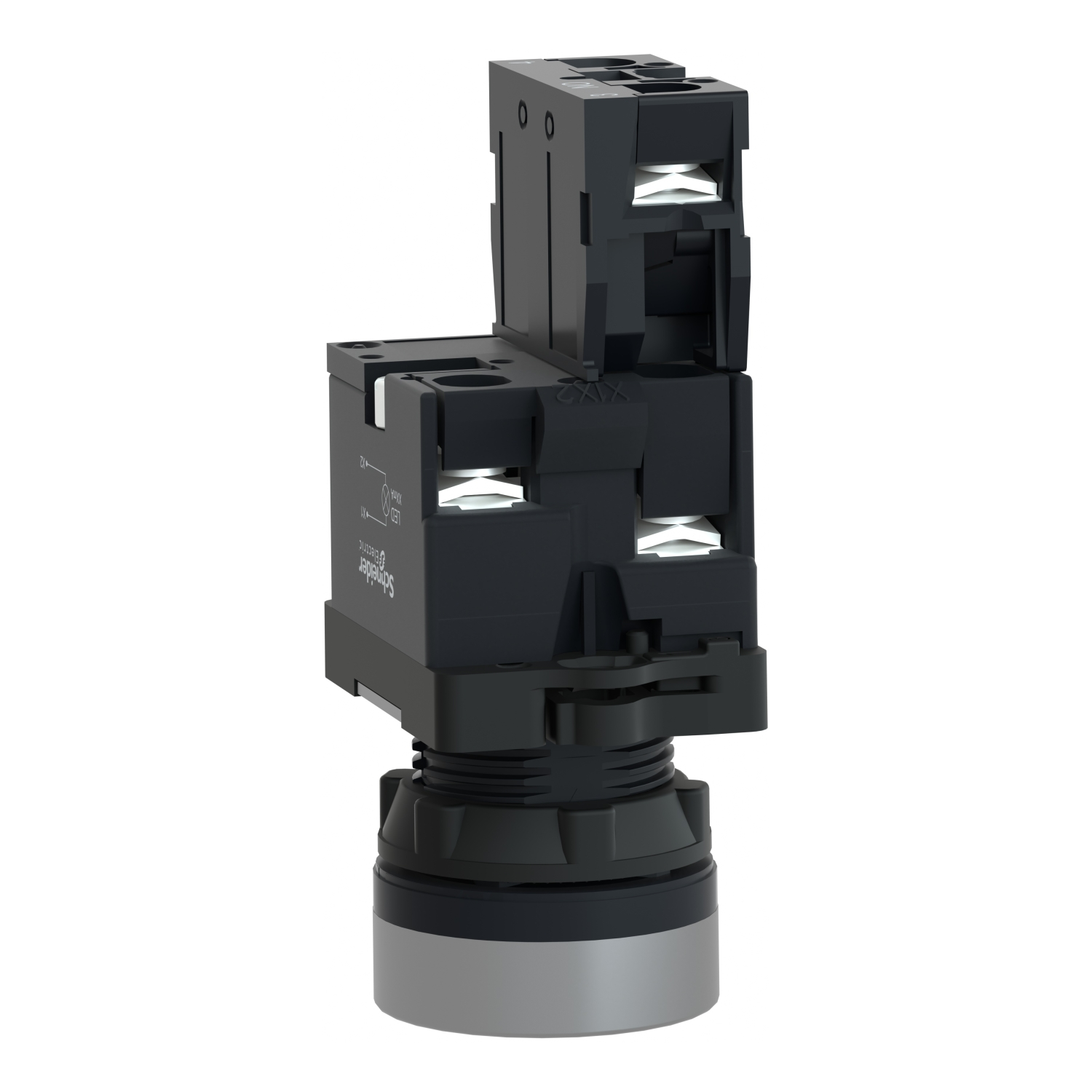

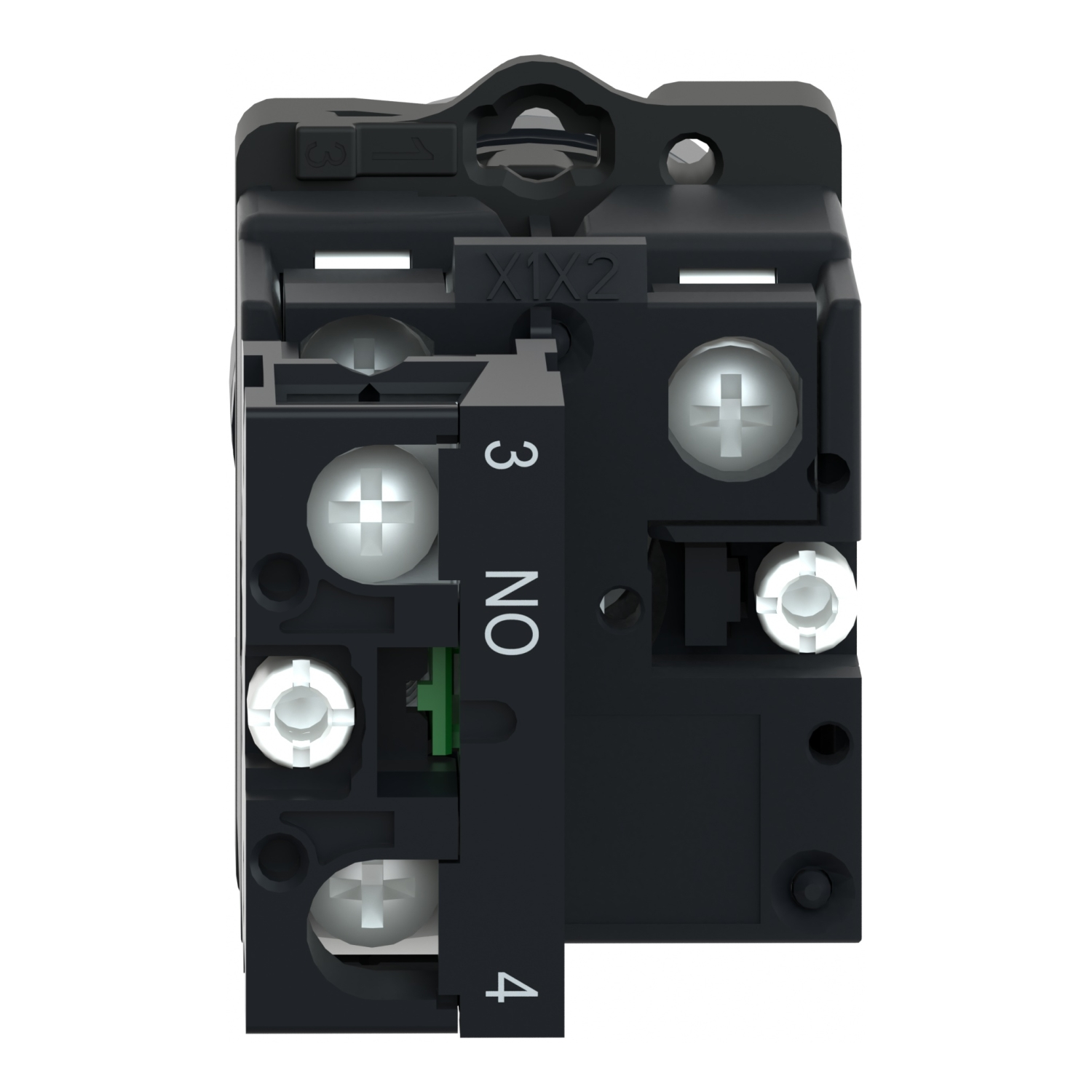

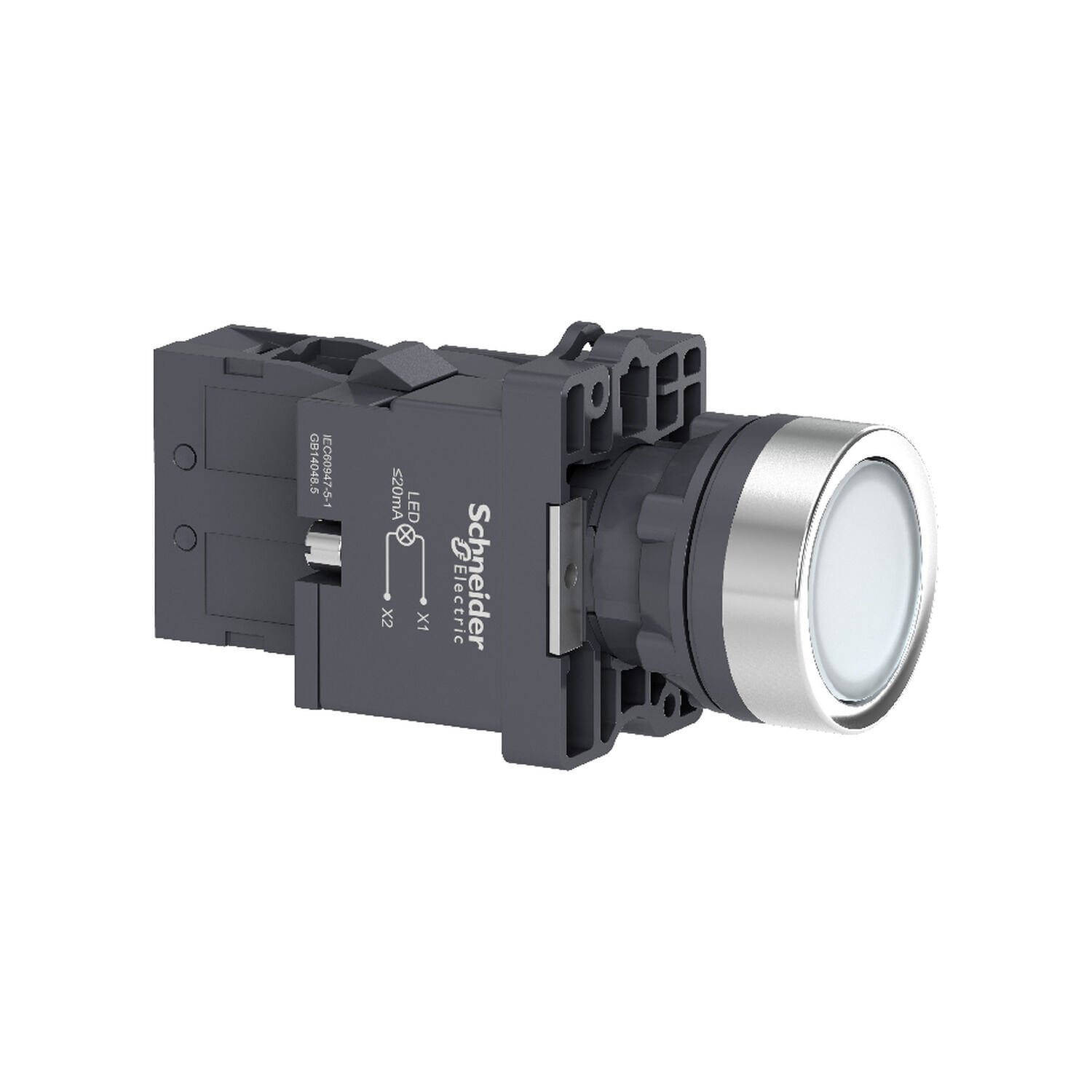

Eksiksiz ışıklı basmalı düğme
|
Ürün Grubu |
XA2
|
Şev malzemesi |
Plastik
|
Montaj çapı |
22,5 mm
|
Tamamlayıcı
Bölünemez miktar başına satış |
1
|
Koruyucu bakım |
TC
|
Çalışma konumu |
Herhangi bir konum
|
Sabitleme merkezi |
>= 30 x 40 mm (panel) 1…5 mm
|
Sabitleme modu |
Sabitleme somunu tavsiye edilen tork: 2,2 N.m (Us +/- 10 %)
|
Sinyalleme birimi başlığı biçimi |
Yuvarlak
|
Operatörün tipi |
Yaylı kurma
|
Operatör profili |
Beyaz sıva altı
|
Kontak Tipi ve Düzenleme |
1 NA
|
Kontak İşlemi |
Yavaş kesen
|
Mekanik dayanıklılık |
1500000 cycles
|
Bağlantılar - terminaller |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 1,5 mm² Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 2,5 mm² Faston terminaller 6,3 mm Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5 mm²
|
Sıkma torku |
0,8 N.m
|
Kisa devre korumasi |
10 A gL sigorta 'e uygunIEC 60269-1
|
[Ith] klasik açık hava termik akımı |
10 A
|
[Ui] nominal yalıtım voltajı |
600 V 'e uygunIEC 60947-4-1
|
[Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
[Ie] nominal çalışma akımı |
0,27 A -de 250 V, DC-13, Q600 3 A -de 240 V, AC-15, A600
|
Elektrik dayanıklılığı |
500000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4 500000 cycles, DC-13, 3 A -de 230 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4
|
Sinyalleme tipi |
Sabit
|
Işık kaynağı |
LED
|
Ampul tabanı |
BA 9s
|
[Us] nominal besleme gerilimi |
220 V AC 50/60 Hz
|
Besleme gerilimi limitleri |
176…242 V AC
|
Akım tüketimi |
< 20 mA
|
Hizmet ömrü |
10000 h
|
Genişlik |
30 mm
|
Yükseklik |
42 mm
|
Derinlik |
79,5 mm
|
Ürün Ağırlığı |
0,064 kg
|
Başlık/Operatör veya Lens Rengi |
Beyaz
|
İşletme tipi |
Yaylı kurma
|
[Us] nominal besleme voltajı |
220...230 V
|
Ortam
Depolama Ortam Koşulları |
-40…70 °C
|
Nominal Çalışma Ortam Sıcaklığı |
-25…55 °C
|
Aşırı gerilim kategorisi |
Sınıf I conforming to IEC 536
|
IP koruma derecesi |
IP65
|
IK koruma derecesi |
IK03 'e uygunIEC 60529
|
Standartlar |
GB 14048.1 GB 14048.5 IEC 60947-5-1 IEC 60947-1
|
Ürün Sertifikaları |
CE CCC
|
Titreşim direnci |
10 gn (f= 40…500 Hz) conforming to IEC 60068-2-6
|
Darbe dayanımı |
70 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
Unit Type of Package 1 |
PCE
|
Number of Units in Package 1 |
1
|
Package 1 Height |
3,0 cm
|
Package 1 Width |
4,0 cm
|
Package 1 Length |
9,0 cm
|
Package 1 Weight |
62,0 g
|
Unit Type of Package 2 |
S02
|
Number of Units in Package 2 |
70
|
Package 2 Height |
15 cm
|
Package 2 Width |
30 cm
|
Package 2 Length |
40 cm
|
Package 2 Weight |
4,599 kg
|
Unit Type of Package 3 |
P06
|
Number of Units in Package 3 |
1120
|
Package 3 Height |
75 cm
|
Package 3 Width |
80 cm
|
Package 3 Length |
60 cm
|
Package 3 Weight |
81,584 kg
|
Sürdürülebilirlik Teklifi
Plastik olmayan ambalaj |
Hayır
|
REACh Yönetmeliği |
REACh Bildirisi
|
REACh, SVHC içermeyen |
Evet
|
EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi
|
Toksik heavy metal |
Evet
|
Cıva içermeyen |
Evet
|
RoHS Muafiyet Bilgileri |
Evet
|
Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
Çevre Beyanı |
Çevresel Ürün Profili
|
Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
WEEE |
Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
|
Geri alma |
No
|
Karbon ayak izi (kg CO2 eq.) |
122
|
