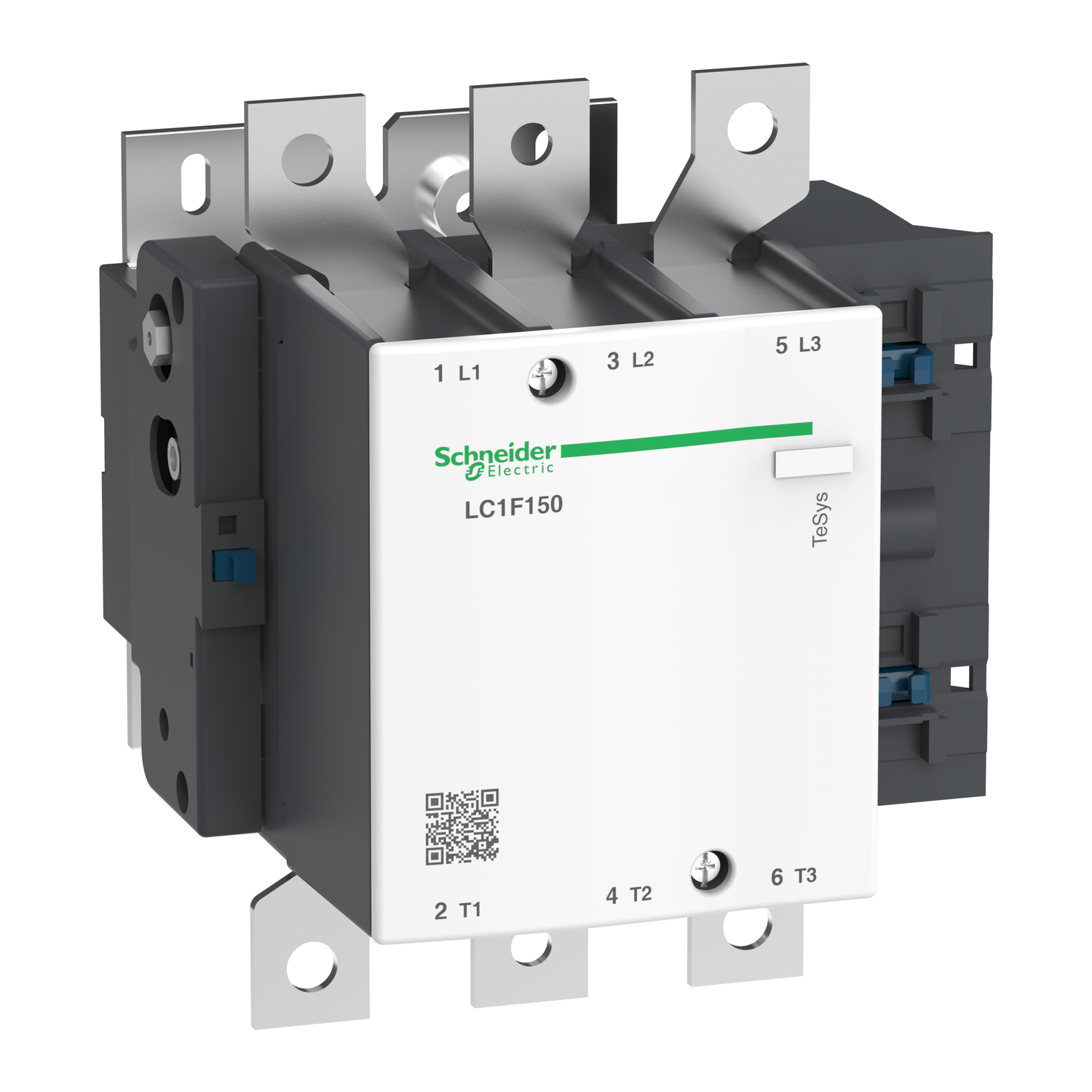

Schneider Electric LC1F150M7 150A Kontaktör LC1D150M7

Schneider Electric LC1F150M7 150A Kontaktör LC1D150M7

Schneider Electric LC1F150M7 150A Kontaktör LC1D150M7

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SELC1F150M7

Garanti Süresi

24 Ay

*11.106,79 TL den başlayan taksitlerle!

%62

11.106,79 TL

29.228,40 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1F150M7 TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 250 A - bobin 220 V AC LC1F150M7 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	TeSys
Ürün serisi	TeSys F
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1F
Kontaktör uygulaması	Direnç yükü Motor kontrol
Kullanım kategorisi	AC-3 AC-1 AC-4
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	<= 690 V AC 50/60 Hz <= 460 V DC
Kontrol devresi gerilimi	220 V AC 40...400 Hz
[Ie] nominal çalışma akımı	250 A (at <40 °C) at <= 440 V AC-1 150 A (at <55 °C) at <= 440 V AC-3

Tamamlayıcı

[Uimp] nominal darbe dayanım voltajı	8 kV
[Ith] klasik açık hava termik akımı	250 A (at 40 °C)
Nominal kesme kapasitesi	1200 A conforming to IEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı	1200 A 40 °C - 10 s 700 A 40 °C - 30 s 600 A 40 °C - 1 min 450 A 40 °C - 3 min 350 A 40 °C - 10 min
Ilgili sigorta değeri	160 A aM at <= 440 V 250 A gG at <= 440 V
Ortalama empedans	0,35 mOhm - Ith 250 A 50 Hz
[Ui] nominal yalıtım voltajı	1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C
Kutup başına güç dağılımı	22 W AC-1 8 W AC-3
Aşırı gerilim kategorisi	III
Power pole contact composition	3 NA
Motor gücü kW	75 kW at 380...400 V AC 50/60 Hz (AC-3) 80 kW at 415 V AC 50/60 Hz (AC-3) 80 kW at 440 V AC 50/60 Hz (AC-3) 90 kW at 500 V AC 50/60 Hz (AC-3) 100 kW at 660...690 V AC 50/60 Hz (AC-3) 40 kW at 220...230 V AC 50/60 Hz (AC-3) 22 kW at 400 V AC 50/60 Hz (AC-4)
Kontrol devresi gerilim limitleri	Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0.2...0.55 Uc 40...400 Hz 55 °C)
Mekanik dayanıklılık	10 Mcycles
VA cinsinden kalkış gücü	770 VA, 40...400 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi	8,1 VA, 40...400 Hz 0,9 20 °C)
Maksimum çalışma hızı	2400 cyc/h -de <55 °C
Çalışma süresi	35 ms kapama (Uc'de) 130 ms açma (Uc'de)
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 25 x 3 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 120 mm² Güç devresi: konnektör 1 kablo(lar) 120 mm² Güç devresi: Civatalı bağlantı
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 18 N.m
Montaj Desteği	Plaka
Isı dağılımı	5,9…7,2 W
Standartlar	EN 60947-4-1 EN 60947-1 IEC 60947-4-1 JIS C8201-4-1 IEC 60947-1
Ürün Sertifikaları	BV RINA LROS (Lloyds register of shipping) RMRoS ABS CCC CB UL DNV UKCA
Uyumluluk kodu	LC1F
Kontrol devresi tipi	AC -de 40...400 Hz

Ortam

IP koruma derecesi	IP2X ön yüz kaplar ile 'e uygunIEC 60529 IP2X ön yüz kaplar ile 'e uygunVDE 0106
Koruyucu bakım	TH
Nominal Çalışma Ortam Sıcaklığı	-40…60 °C
Depolama Ortam Koşulları	-60…80 °C
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	60…70 °C Uc'de
Yükseklik	170 mm
Genişlik	163,5 mm
Derinlik	171 mm
Çalışma yüksekliği	3000 m değer kaybı olmadan
Ürün Ağırlığı	3,43 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	20,500 cm
Package 1 Width	19,000 cm
Package 1 Length	23,000 cm
Package 1 Weight	4,045 kg
Unit Type of Package 2	P06
Number of Units in Package 2	18
Package 2 Height	55,000 cm
Package 2 Width	60,000 cm
Package 2 Length	80,000 cm
Package 2 Weight	82,822 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Hayır
Geri dönüşüm kartonlu paket	Hayır
CIP Numarası	Fd9a8828-e2ec-48b0-8cbe-cb8a9fd887e0
REACh Yönetmeliği	REACh Bildirisi
EU RoHS Direktifi	İstisnalarla Uyumlu
Cıva içermeyen	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	552

Sözleşme garantisi

Garanti

18 months
