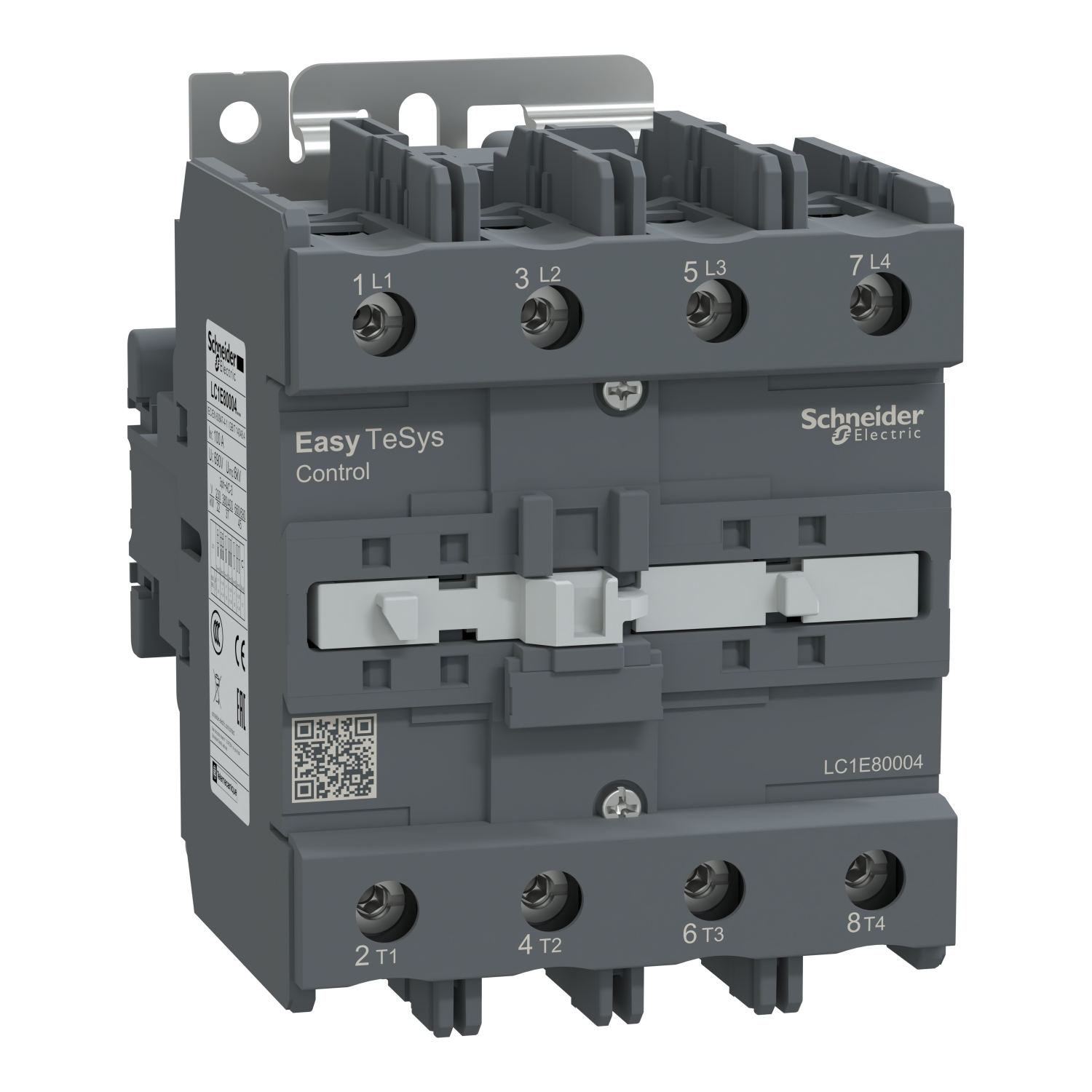

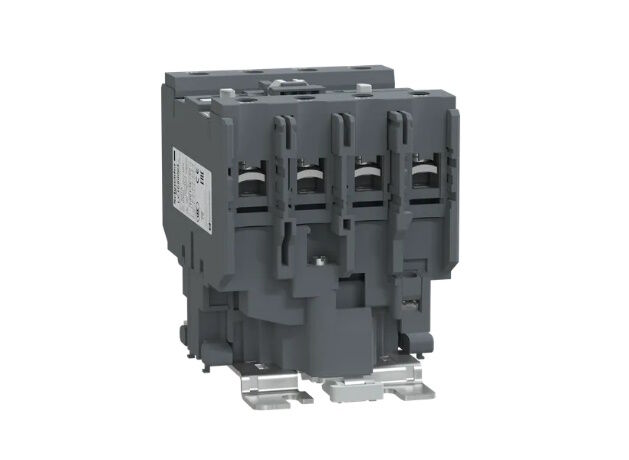

| Kutup kontak düzenleme |
4 NA
|
| [Ith] klasik açık hava termik akımı |
100 A (at 55 °C) for güç devresi
|
| Irms nominal kapama kapasitesi |
800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
|
| Nominal kesme kapasitesi |
640 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı |
640 A 40 °C - 10 s for güç devresi
320 A 40 °C - 60 s for güç devresi
135 A 40 °C - 600 s for güç devresi
|
| Ilgili sigorta değeri |
160 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1
|
| Ortalama empedans |
0,8 mOhm - Ith 100 A 50 Hz for güç devresi
|
| Kutup başına güç dağılımı |
5,1 W AC-3
9,7 W AC-1
|
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1
|
| Aşırı gerilim kategorisi |
III
|
| Kirletme derecesi |
3
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947
|
| Mekanik dayanıklılık |
3000000 cycles
|
| Elektrik dayanıklılığı |
350000 cycles AC-1
900000 cycles AC-3
|
| Kontrol devresi tipi |
AC -de 50/60 Hz
|
| Kontrol devresi gerilim limitleri |
0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz
0,3...0,6 Uc (-5…55 °C):düşme 50/60 Hz
|
| VA cinsinden kalkış gücü |
200 VA 50 Hz cos phi 0,75 (at 20 °C)
220 VA 60 Hz cos phi 0,75 (at 20 °C)
|
| VA cinsinden tutma güç tüketimi |
22 VA 60 Hz cos phi 0,3 (at 20 °C)
20 VA 50 Hz cos phi 0,3 (at 20 °C)
|
| Isı dağılımı |
6…10 W for kontrol devresi
|
| Çalışma süresi |
20...35 msn kapanışta
6...30 ms açılışta
|
| Maksimum çalışma hızı |
1200 cyc/h -de <60 °C
|
| Bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz
|
| Sıkma torku |
Kontrol devresi: 1,2 N.m
Güç devresi: 12 N.m
|
| Yalıtım direnci |
> 10 MOhm for kontrol devresi
|

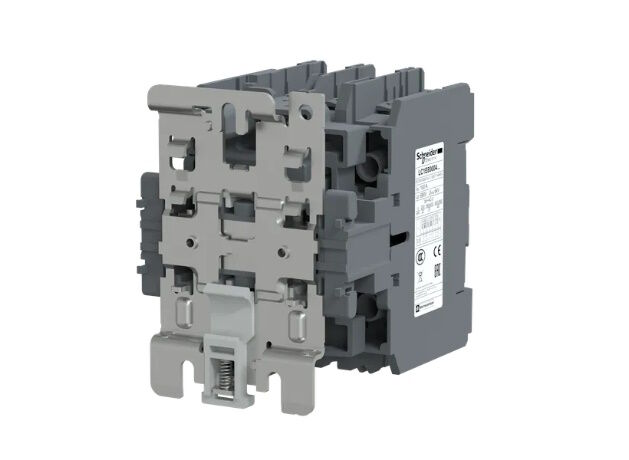

| Montaj Desteği |
Plaka
DIN rayı
|
