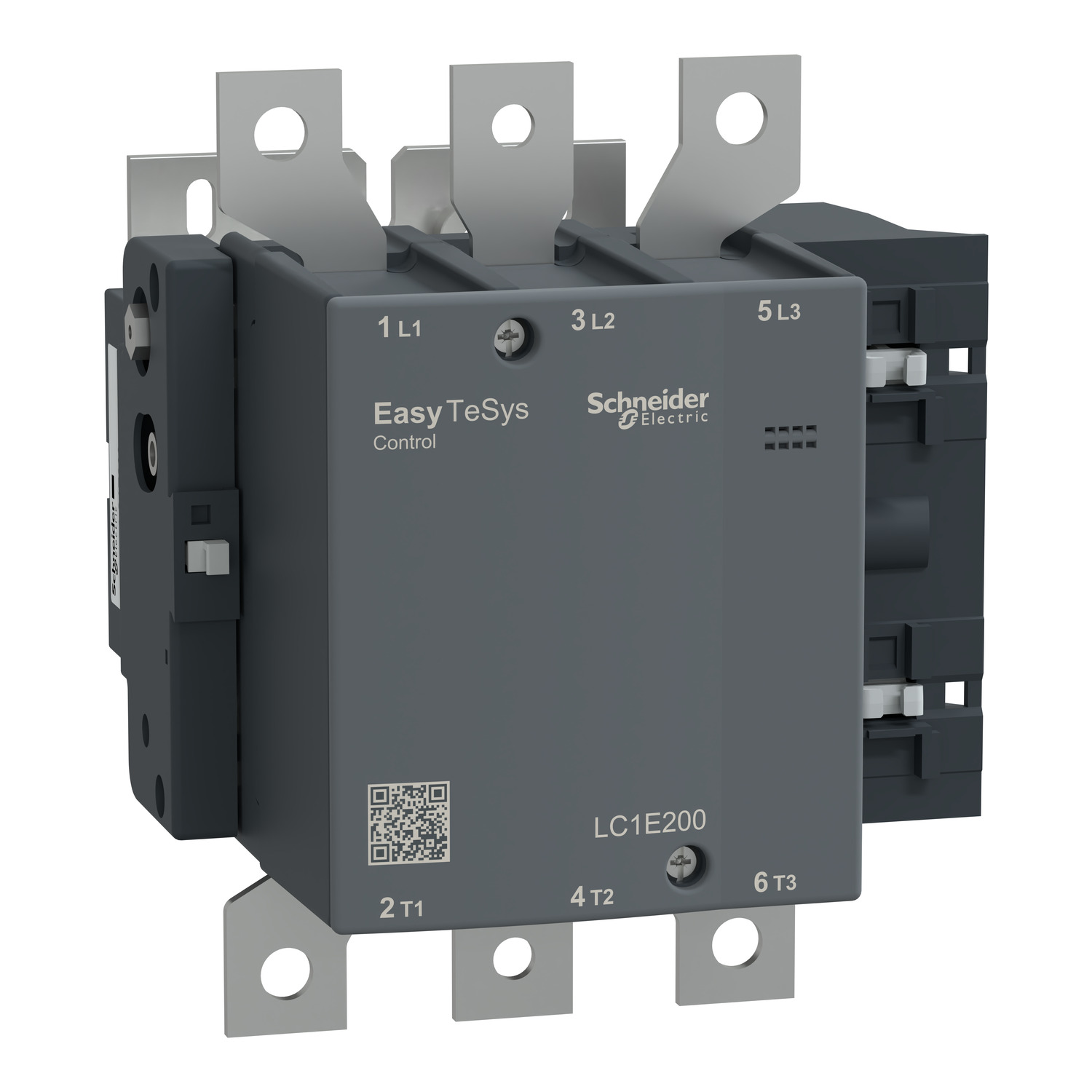

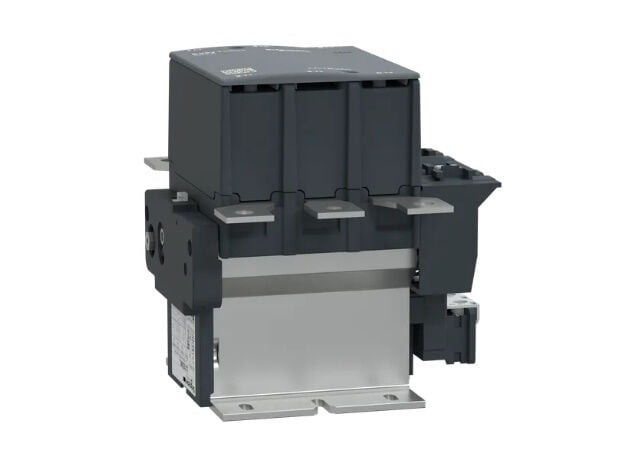

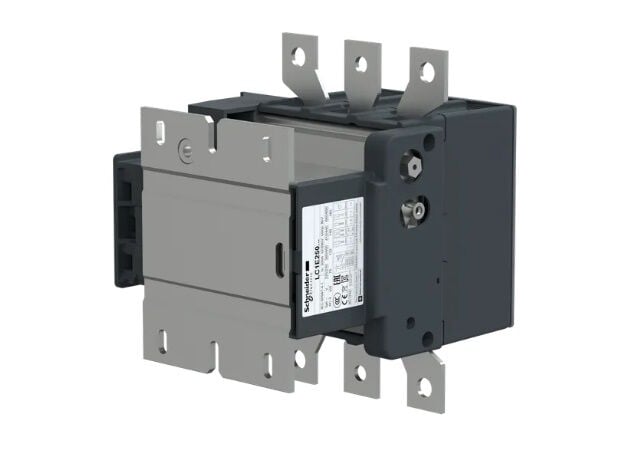

Schneider Electric LC1E200M5 3X200A 90kW 220AC Kontaktör

Schneider Electric LC1E200M5 3X200A 90kW 220AC Kontaktör

Schneider Electric LC1E200M5 3X200A 90kW 220AC Kontaktör

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SCHLC1E200M5

Garanti Süresi

24 Ay

*9.161,66 TL den başlayan taksitlerle!

%61

9.161,66 TL

23.491,44 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1E200M5 Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 200A - 220 V AC bobin LC1E200M5 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-3 AC-3e AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	200 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 175 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 250 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı

Motor gücü kW	55 kW at 220...230 V AC 50/60 Hz 90 kW at 380...400 V 100 kW at 415 V 100 kW at 440 V 110 kW at 500 V 110 kW at 660...690 V
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	250 A (at 40 °C) for güç devresi
Irms nominal kapama kapasitesi	2000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi	1600 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	1500 A 40 °C - 10 s for güç devresi
Ilgili sigorta değeri	10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 315 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans	0,33 mOhm - Ith 250 A 50 Hz for güç devresi
Kutup başına güç dağılımı	13 W AC-3 21 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	5000000 cycles
Elektrik dayanıklılığı	500000 cycles AC-3 200000 cycles AC-1
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz 0,35...0,55 Uc (-5…55 °C):düşme 50 Hz
VA cinsinden kalkış gücü	805 VA 50 Hz cos phi 0,3 (at 20 °C) 970 VA 60 Hz cos phi 0,3 (at 20 °C)
VA cinsinden tutma güç tüketimi	55 VA 50 Hz cos phi 0,3 (at 20 °C) 66 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	18…24 W for kontrol devresi
Çalışma süresi	20...35 msn kapanışta 7...15 msn açılışta
Maksimum çalışma hızı	1200 cyc/h -de <55 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: pabuçlu kablo - external diameter: 150 mm Güç devresi: çubuklar 2 - busbar cross section: 3 x 25 mm
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 18 N.m
Minimum anahtarlama gerilimi	17 V for kontrol devresi
Minimum anahtarlama akımı	5 mA for kontrol devresi
Yalıtım direnci	> 10 MOhm for kontrol devresi
Çakışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj Desteği	Plaka

Ortam

Standartlar	IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1
Ürün Sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
Koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik	174 mm
Genişlik	168,5 mm
Derinlik	181 mm
Ürün Ağırlığı	4,6 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	22,000 cm
Package 1 Width	22,500 cm
Package 1 Length	23,500 cm
Package 1 Weight	4,999 kg
Unit Type of Package 2	S06
Number of Units in Package 2	12
Package 2 Height	75,000 cm
Package 2 Width	60,000 cm
Package 2 Length	80,000 cm
Package 2 Weight	64,000 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Evet
Geri dönüşüm kartonlu paket	Evet
REACh Yönetmeliği	REACh Bildirisi
EU RoHS Direktifi	İstisnalarla Uyumlu
Cıva içermeyen	Evet
Sürdürülebilir Paketleme	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	4310

Sözleşme garantisi

Garanti

18 months
