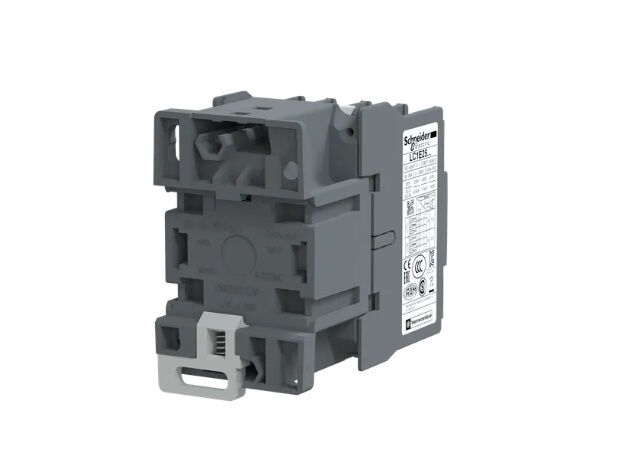

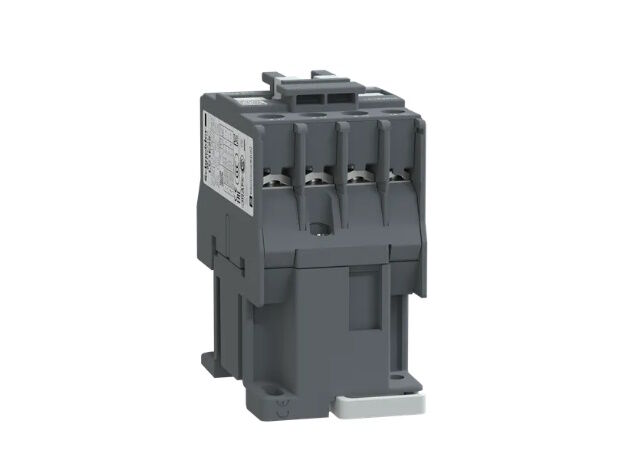

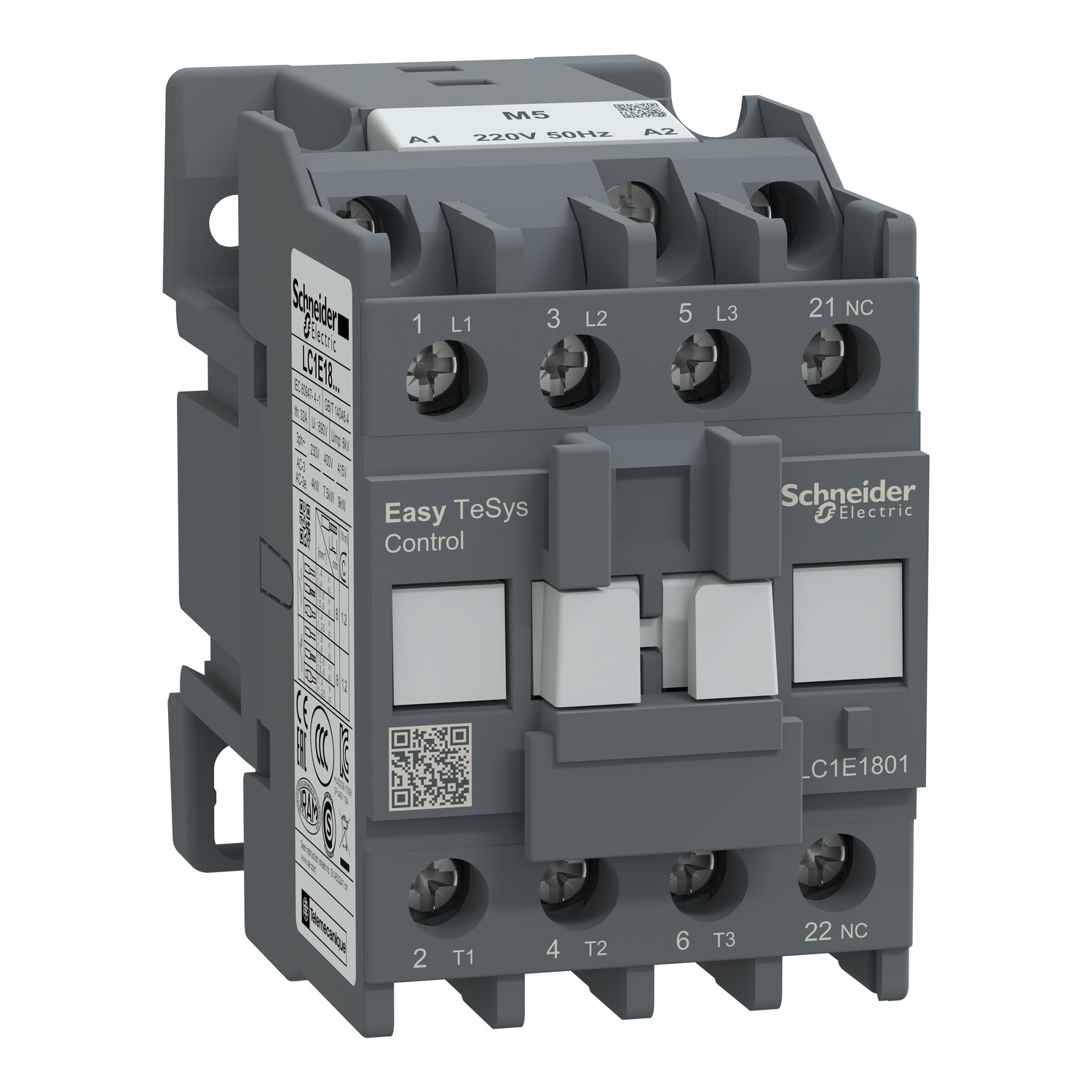

Schneider Electric LC1E1801M5 3X18A 7,5kW 220V AC 1NK KONTAKTÖR

Schneider Electric LC1E1801M5 3X18A 7,5kW 220V AC 1NK KONTAKTÖR

Schneider Electric LC1E1801M5 3X18A 7,5kW 220V AC 1NK KONTAKTÖR

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SCHLC1E1801M5

Garanti Süresi

24 Ay

*560,20 TL den başlayan taksitlerle!

%61

560,20 TL

1.436,40 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1E1801M5 Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 18A - 220 V AC bobin LC1E1801M5 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-3 AC-3e AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	18 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 18 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 32 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı

Motor gücü kW	4 kW at 220...230 V AC 50/60 Hz 7,5 kW at 380...400 V 9 kW at 415 V 9 kW at 440 V 10 kW at 500 V 10 kW at 660...690 V
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	32 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi	180 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi	144 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	145 A 40 °C - 10 s for güç devresi 84 A 40 °C - 60 s for güç devresi 40 A 40 °C - 600 s for güç devresi
Ilgili sigorta değeri	10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 35 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans	2,5 mOhm - Ith 32 A 50 Hz for güç devresi
Kutup başına güç dağılımı	0,81 W AC-3 2,6 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	10000000 cycles
Elektrik dayanıklılığı	300000 cycles AC-1 1200000 cycles AC-3
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz 0,3...0,6 Uc (-5…55 °C):düşme 50 Hz
VA cinsinden kalkış gücü	95 VA 50 Hz cos phi 0,75 (at 20 °C) 95 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi	8,3 VA 50 Hz cos phi 0,3 (at 20 °C) 8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	2…3 W for kontrol devresi
Çalışma süresi	12...22 msn kapanışta 4...19 msn açılışta
Maksimum çalışma hızı	1800 cyc/h -de <60 °C
Bağlantılar - terminaller	Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Sıkma torku	Güç devresi: 1,2 N.m Kontrol devresi: 1,2 N.m
Yardımcı kontak düzenleme	1 NK
Minimum anahtarlama gerilimi	17 V for kontrol devresi
Minimum anahtarlama akımı	5 mA for kontrol devresi
Yalıtım direnci	> 10 MOhm for kontrol devresi
Çakışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj Desteği	Plaka DIN rayı

Ortam

Standartlar	IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1
Ürün Sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
Koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 7 Gn) Şoklar kontaktör kapalı (11 msn için 10 Gn)
Yükseklik	74 mm
Genişlik	45 mm
Derinlik	80 mm
Ürün Ağırlığı	0,3 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,000 cm
Package 1 Width	7,700 cm
Package 1 Length	8,900 cm
Package 1 Weight	339,800 g

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Evet
Geri dönüşüm kartonlu paket	Evet
REACh Yönetmeliği	REACh Bildirisi
REACh, SVHC içermeyen	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik heavy metal	Evet
Cıva içermeyen	Evet
Sürdürülebilir Paketleme	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	279

Sözleşme garantisi

Garanti

18 months
