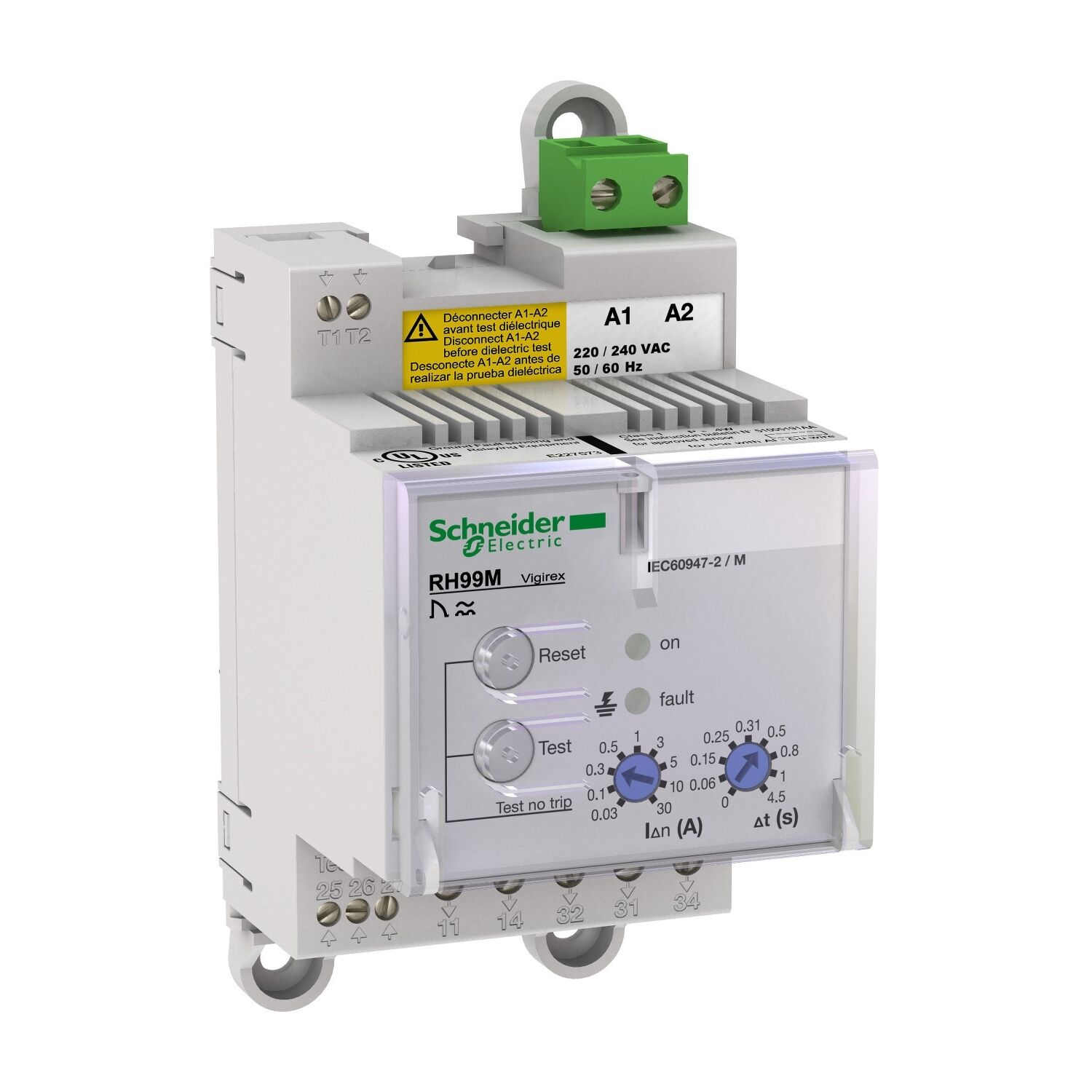

manuel sıfırlamalı toprak kaçağı rölesi RH99M - 0,03..30 A - 0..4,5 sn - 240 V
|
|
|
|
|
Ana
| Seri |
VigiPacT
|
| Ürün Grubu |
RH99M
|
| Ürün Ya da Bileşen Tipi |
Rezidüel akım koruma rölesi
|
| Röle uygulaması |
Koruma rölesi
|
| Montaj Desteği |
DIN rayı
|
| Toprak kaçağı koruma sınıfı |
A tipi
|
| Ayarın Tipi |
Seçici
|
| Rezidüel toprak kaçağı duyarlılık ayar tipi |
Ayarlanabilir 9 ayar
|
| Earth-leakage sensitivity |
0,03…30 A
|
| Earth-leakage time delay |
Anlık for 0,03 A
Ayarlanabilir 9 ayar 0…4,5 s for 0,03…30 A
|
| Current sensors compatibility |
VigiPacT TOA toprak kaçağı akım sensörü
VigiPacT A toprak kaçağı akım sensörü
VigiPacT L toprak kaçağı akım sensörü
|
| [Ithe] klasik muhafazalı termik akım |
8 A
|
| Minimum yük |
10 mA -de 12 V
|
| [Us] nominal besleme gerilimi |
220...240 V AC 50/60 Hz % 55...110
|
| Güç tüketimi |
4 VA
|
| Monitored distribution system |
1000 V - AC -de 50/60 Hz (maksimum)
1000 V - AC -de 400 Hz (maksimum)
|
| Topraklama Sistemi |
TN-S
TT
IT
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV
|
| Sıfırlama |
Manuel sıfırlama
|
Tamamlayıcı
| Test fonksiyonu |
Uzaktan test
Yerel
|
| Izleme |
Elektronik (sürekli)
Güç besleme (sürekli)
Röle/sensör bağlantısı (sürekli)
|
| Ölçümün tipi |
Toprak hatası akım dahili ölçümü, aralik: % 80...100
|
| Ayarların kurcalamaya dayanıklılığı |
Mühürlenebilir kapakla korunur
|
| Bağlantılar - terminaller |
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
|
| Tel sıyırma uzunluğu |
Yardımcı güç besleme: 7 mm for üst connection
Hata: 8 mm for alt connection
Röle testi ve hata sıfırlama: 5 mm for alt connection
Sensör: 5 mm for üst connection
Gerilim varlığı: 8 mm for alt connection
|
| Sıkma torku |
Yardımcı güç besleme: 0,6 N.m üst
Hata: 0,6 N.m alt
Röle testi ve hata sıfırlama: 0,25 N.m alt
Sensör: 0,25 N.m üst
Gerilim varlığı: 0,6 N.m alt
|
| 9 mm vida adımı |
6
|
| Standartlar |
EN/IEC 60947-2 Annex M
EN/IEC 60755
UL 1053
CAN/CSA C22.2 No. 144
|
| Genişlik |
54 mm
|
| Yükseklik |
81 mm
|
| Derinlik |
74 mm
|
| Ürün Ağırlığı |
0,3 kg
|
| IP koruma derecesi |
IP40 ön yüzde: conforming to EN/IEC 60529
IP30 yan parçalarda: conforming to EN/IEC 60529
IP20 bağlantı terminallerinde: conforming to EN/IEC 60529
|
| IK koruma derecesi |
IK07 conforming to EN 50102
|
| Mekanik dayanıklılık |
Yangına dayanıklılık 'e uygunIEC 60695-2-1
IK koruma 2 joules: IK07 'e uygunEN 50102
Titreşimler 13,2...100 Hz: 0,7 g
Titreşimler 2...13,2 Hz: +/- 1 mm
|
Ortam
| Aşırı gerilim kategorisi |
IV
|
| Elektrik çarpmasına karşı koruma sınıfı |
Sınıf II
|
| Elektromanyetik uyumluluk |
Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11
Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6
Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2
Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5
Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4
Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3
|
| Bağıl nem |
95 % -de 55 °C
|
| Kirletme derecesi |
3 'e uygunIEC 60664-1
|
| Nominal Çalışma Ortam Sıcaklığı |
-35…70 °C
|
| Depolama Ortam Koşulları |
-55…85 °C
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
8,5 cm
|
| Package 1 Width |
9,0 cm
|
| Package 1 Length |
7,6 cm
|
| Package 1 Weight |
276,0 g
|
| Unit Type of Package 2 |
S03
|
| Number of Units in Package 2 |
36
|
| Package 2 Height |
30,0 cm
|
| Package 2 Width |
30,0 cm
|
| Package 2 Length |
40,0 cm
|
| Package 2 Weight |
10,424 kg
|
Sürdürülebilirlik Teklifi
| Plastik olmayan ambalaj |
Hayır
|
| Geri dönüşüm kartonlu paket |
Hayır
|
| CIP Numarası |
6659807e-6714-4297-b423-3681ec25edb7
|
| REACh Yönetmeliği |
 REACh Bildirisi
|
| EU RoHS Direktifi |
İstisnalarla Uyumlu
|
| Cıva içermeyen |
Evet
|
| RoHS Muafiyet Bilgileri |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
|
| PVC içermeyen |
Evet
|
| Halojen içerik performansı |
Ürün, eşiklerin üstünde halojen içerir
|
| Geri alma |
No
|
| Karbon ayak izi (kg CO2 eq.) |
66
|
